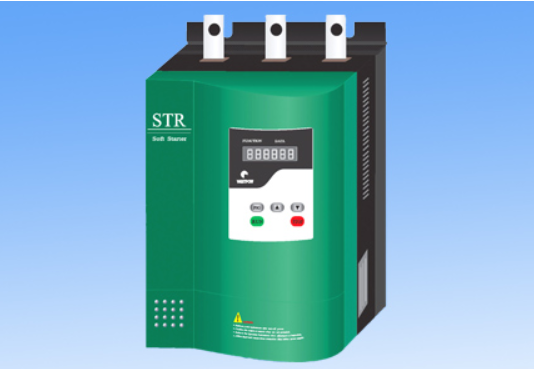

西普STR软起动器维修调试故障原因处理方法

　　一、STR软起动器维修调试步骤。

　　1. 点动试车

　　按装置说明书接好三相进线，输出(U、V、W)接至电机， 合上主电源，将装置的运行方式设定点动状态(此时初始起动电压厂家设定为40V)，停车方式为自由停车，按下RUN键， 此时电机应无异常声音，电机微动表示点动工作正常，此时检测三相输出电流是否均衡， 若均衡表明装置工 作正常。用户可观察电机运转方向是否符合使用要求， 如不符合使用要求，请分断主电源，调换任两相输出。

　　2. 运行试车

　　在完成点动试车后可以进行装置运行试车，将装置设定修改为限流起动状态(此时限流倍数厂家出厂设定200% )，按下RUN键，观察电机是否能平稳起动，如不能平稳起动，请参看操作说明书，将限流倍数逐步增大(最大至400%)直至平稳起动。如仍不能正常工作与厂家联系，咨询有关参数调整办法。

　　3. 经过步骤2，用户可以选择出适合负载的最佳起动限流值，然后根据负载的情况，设定软起动器的过流和过载保护值。

　　4. 分断主电源，重新合闸，检查各参数设定是否与写入值一致，若一致表示试运行调试完成，装置可以正式投入运行。

　　二、STR软起动器维修常见故障的排除。

常见故障	原因说明	处理办法
Phr	进线电源相序错误	调换任两相进线
Pho	进线电源缺相	检查进线使之可靠接入
Pr01	起动峰值电流过流保护 起动电流超过4倍Ie	调整起动时间及起始电压
Pr02	I2t保护	调整限流参数或起动时间参数设定
Pr03	电动机过流保护	避免负载急剧变化
Pr04	电动机过载保护	减小电机负载
Pr05	非法起动保护	重新确认控制模式
Pr06	在起动或运行中缺相	检查进线电源
Pr07	干扰保护	处理干扰源
Pr08	设定参数丢失	重新设定各参数
OH	过热保护	降低起动频度
