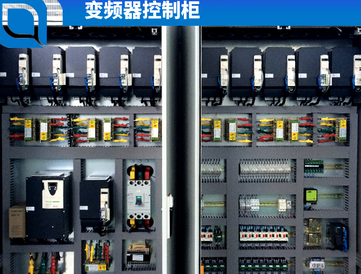

转矩控制根据不同的数学算法其功能结构也不相同，如图所示是一种典型的采用矢量方式实现的转矩控制功能框图。先是根据转矩设定值计算出转差频率，并与变频器获得的反馈速度(一般用编码器PG)或是直接推算的电动机速度相加，在速度限制下输出同步频率。很显然，在转矩控制方式下，速度调节器ASR并不起直接作用，也无法控制速度。

转矩控制时，变频器的输出频率自动跟踪负载速度的变化，但输出频率的变化受设定的加速和减速时间影响，如需要加快跟踪的速度，需要将加速和减速时间设得短一些。

        转矩分正向转矩和反向转矩，其设定可以通过模拟量端子的电平来决定，该转矩方向与运行指令的方向（即正转和反转）无关。当模拟量信号为0～10V时，为正转矩，即电动机正转方向的转矩指令（从电动机的输出轴看是逆时针转）；当模拟量信号为-10～0V时，为负转矩，即电动机反转方向的转矩指令（从电动机的输出轴看是顺时针转）。
