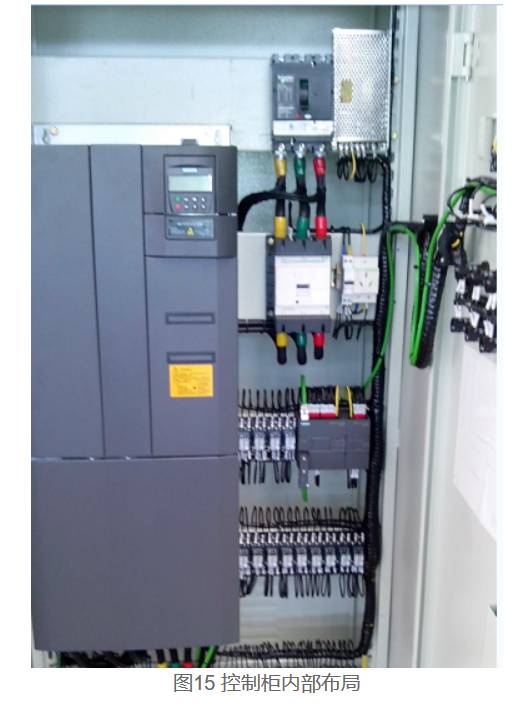

布袋除尘器电气PLC控制柜配电柜自动控制

索维电气生产的PLC控制柜应用于除尘系统电气自动化控制，可对机械振打、分室反吹、脉冲喷吹等多种清灰方式，清灰干净，不同性质及环境下的粉尘进行自动化控制。
一、  布袋除尘器电气PLC控制柜及热工仪表、自动控制系统安装完成后的调试步骤如下：

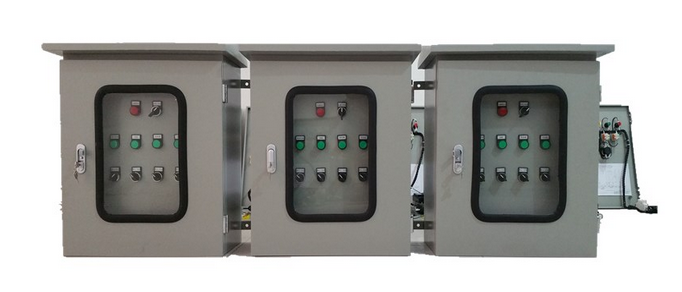

       (1)布袋除尘器对各控制柜、现场操作箱(柜)分别进行测试和调试。后的接线检査及性能检查 (绝缘电阻、接地电阻等)结果应正确和合格。按照图样和设计文件对被调试的箱(柜)进 行无负 载动作特性、控制性能的检测及调整,直至符合技术要求。
       (2) 布袋除尘器 对各控制对象分别进行手动控制调试。进行后的接线检查及性能检查(如电动机 的绝缘电阻等)。对调试对象有关的控制柜、现场操作箱(桓)受电,选择手动控制,分别 手动控制各调试对象,检查调试对象的动作是否准确和到位。
       (3)对各控制对象分别进行自动控制调试。进行后的接线检查及性能检查(如电动机 的绝缘电阻等)。对调试对象有关的控制柜、现场操作箱(柜)受电,选择自动控制,分别 自动控制各调试对象,检查调试对象的动作是否准确和到位。
       (4)调试清灰程序和清灰制度。对于机械振动清灰布袋除尘器,确认清灰机构的工作及 清灰顺序正常;对于反吹清灰布袋除尘器,确认清灰的各阶段(过滤、反吹、沉降)时间与 设计文件相符,检查切换阀门和反吹风机工作是否正常:对于脉冲布袋除尘器,确认每次同时喷吹的脉冲阀数量、脉冲时间、脉冲间隔、脉冲周期和顺序与设计文件相符,检查脉冲阀 是否全部工作正常。

       (5)对各个运行模式的控制程序进行调试,确认逻辑关系。
二、布袋除尘器电气PLC控制柜系统联动试车应具备的条件
      (1)联动试车领导小组成立。袋式除尘系统的联动试车由业主负责组织,工程承包单 位、施工单位和监理单位共同参加。
      (2)各设备的单机调试业已完成。
      (3)管道和除尘器等装置内部已清扫,确认不存在杂物
      (4)除尘器及管道安装结東,完成气密性检查。完成对布袋除尘器顶涂粉及荧光粉检漏 (如有需求)。
      (5)设备及烟道的保温基本完成。
      (6)确认各阀门处于正常开启或关闭状态。
      (7)所有梯子、平台、栏杆、护板的安装已完成。
      (8)除尘器本体的人孔门、检修门均已关闭严密。
      (9)除尘器监控系统正常(包括报警、保护和安全应急措施。
     (10)压缩气体供应系统正常。
     (11)引风机正常。
     (12)施工现场清理完毕,防火和消防措施到位,电气照明能正常工作,设备和系统的 接地完成 。
     (13)电气仪表软、硬件已完成调试和模拟调试,工作正常。
     (14)通信设施完备,能正常使用。
     (15)运行操作人员到位 。
三、冷态联动试车操作流程与要求：       (1)全部控制设备和计器仪表受电
      (2)压气系统启动
      (3)卸、输灰系统启动
      (4)喷雾系统处于待机状态(如无该系统则省略
      (5)电动/气动阀门进行电动操作检查,完成后复位
      (6)引风机及其配套电动机的冷却系统启动
      (7)喷吹系统工作
      (8)冷态联动试车时间不少于4h
      (9)调试过程中,检查各控制对象的动作是否符合控制模式的要求,运行程序是否正 确,各连锁信号,运行信号、报警信号、仪表信号是否准确,逻辑关系是否正确。
     (10)测试各项技术参数,做好试车记录。      我司拥有一只电气设计新颖、编程经验丰富的设计团队，长期以来和三菱、AB、西门子、施耐德、OMRON建立了良好的合作关系，可以根据用户需求量身设计PLC控制柜、除尘器控制柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的；
该除尘器PLC控制柜更可与DCS总线上位机modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。
