PLC控制柜具备这几个特征才算是合格的PLC控制柜

          在当今工业自动化生产中，只要涉及控制的地方，都离不开PLC控制柜，PLC控制柜的布置与设计，是制作PLC控制柜的基础与关键。那合格的PLC控制柜应该具备什么特征呢？索维电气根据多年PLC经验积累，总结出以下5大特点：
1、柜型的选择
　　适用于装PLC的柜型，通常选用固定柜，且门板为整门的柜型，如KB柜、九折柜和十六折柜等，不宜选GGD柜、固定分割柜、抽屉柜。因为PLC柜内元件基本上为整板安装，如果采用了柜门分割的柜型，不便于安装和调试。对于GGD柜如果必须选用时，需做一下非标设计，将仪表门、前门和下通风门合并成一个整门，且柜体框架上取消前后横梁，以便于安装和维护。
2、柜体通风系统设计
　　柜体通风方案，采用前门下进风上出风的形式，后门不加进出风孔。进、出风口分别装1个通风过滤器来防尘，外形尺寸320mm×320mm，进出风面积约008平米。由于PLC柜内的元件发出的热量较少，采用自然对流的方式即可，如果要加快风速，可在门板上半部的出口过滤器上，加装1个轴流风机，向外排风，柜体的顶盖没有通风孔，装无孔顶盖。



3、行线槽规格的选择
　　行线槽的规格有很多，常用的行线槽宽度为25mm、40mm、60mm、80mm、100mm，高度为40mm、60mm、80mm、100mm，颜色首选灰色。选择行线槽的原则通常是根据经过此线槽的线的体积之和(含绝缘层)为线槽容量的80%左右，来选择线槽的规格，余下的空间便于线的散热。计算时可以用截面的关系，即线的截面之和(含绝缘层)为线槽截面的80%左右。
4、元器件布置的原则

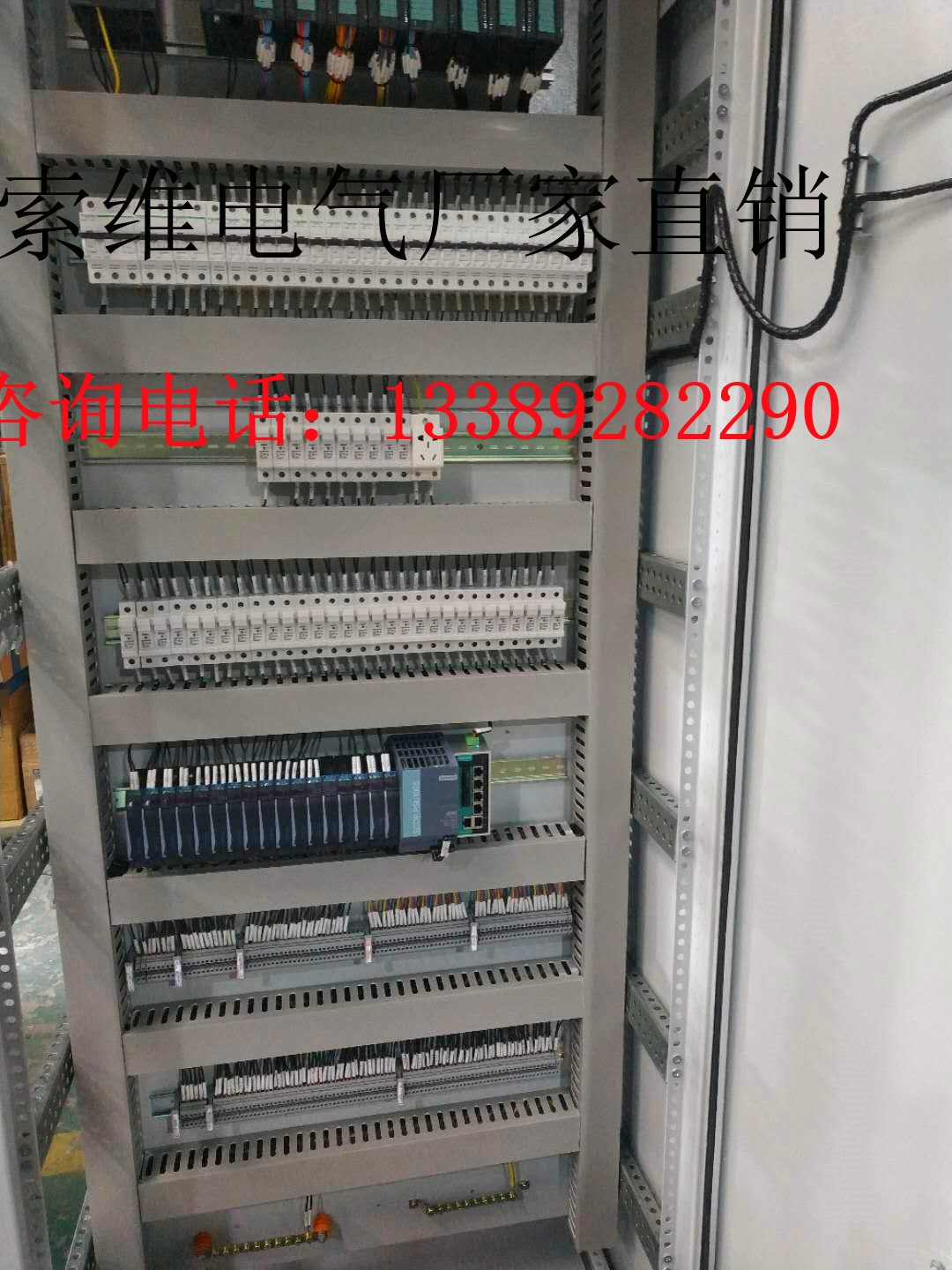

　　柜内元器件布置，一般是从上到下，从左向右。便于操作与维护，经常操作或维护的元器件应安装在较容易触及到的位置，从高度上讲，尽量安装在离地面400mm至1800mm的高度范围内。如果元器件较多，可考虑将不常操作的元器件安装在柜体高度2000mm左右的位置上，底部元件安装位置不能低于离地面200mm，否则现场无法接线。布置时避免线在线槽内反复绕，注意节约成本。
5、柜内布置及结构设计
　　根据以上布置原则，结合原理图和分柜清单，绘制柜内布置图。无论是柜体、元器件还是线槽等辅料，都必须采用最大外形尺寸，按照1∶1的比例进行绘制。布置图绘制完成后，根据元器件的位置及安装方式，进行安装板的结构设计，安装板的材质通常选用敷铝锌板，厚度在2.0mm～3.0mm。
　　PLC控制柜在设计的过程中，必须结合实际使用需求，在进行PLC控制柜设计时，技术操作必须严格规范，为了让电气实现自动控制，提高电气控制柜的制造和设计具有重要意义。
