电气原理图绘制规则

索维电气告诉你电气原理图绘制规则：
1、为了区别主电路与控制电路，在绘线路图时主电路（电机、电器及连接线等），用粗线表示，而控制电路（电器及连接线等）用细线表示。通常习惯将主电路放在线路图的左边（或上部），而将控制电路放在右边（或下部）。　

2、动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线;受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。控制电路和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
3、在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
4、为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件（如接触器的线圈和触头）都用同一个文字符号表示。而作用相同的电器都用一定的数字序号表示。
5、因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电 器在线圈没有通电或机械尚未动作时的位置。如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
6、为了查线方便。在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线 的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的-边（左边或右边）。
7、对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
8、原理图应标出下列数据或说明：
①各电源电路的电压值，极性或频率及相数。
②某些元器件的特性（如电阻，电容器的参数值等）;
③不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。

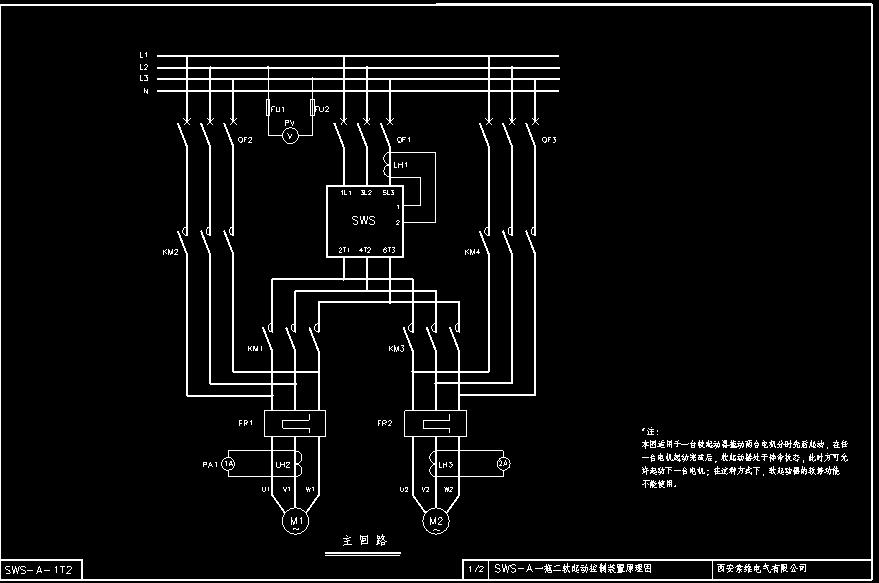

索维电气专业软启动器生产、软启动柜生产，提供软启动器电气原理图图纸。
