水源井集中监控系统

水源井集中监控系统

水源井集中监控系统采用先进的可编程操作控制界面和工业传感监控系统，对水源井工况进行集中采集监控，它可对较为分散的水源井泵，加压泵的工况进行有线或无线监控。既可以在井旁就地操作，也可以在中央控制室通过电脑远程监控，同时可提供各种生产运行数据，如流量、耗电量、水压、水位等，便于生产管理。

二、水源井集中监控系统适用范围

该系统适用于供水企业远程控制管理自备水源井，水厂操作人员可以在水厂控制室远程监测所辖水源井的工作情况，可以远程控制水源井水泵的、停，观察整套系统的运行参数；水司调度中心工作人员及公司主管领导可以远程监测水源井的工作情况及水厂操作人员的操作情况。

该系统也适用于煤矿、住宅小区、化工企业等远程控制管理自备水源井。

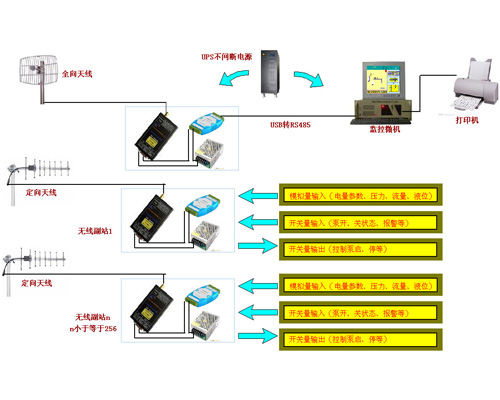

三、系统方案组成

1、有线光纤传输：无干扰，无信号衰减失真的采集传送，低成本，高效率，方便快速。

2、无线传输（数传电台传输、移动GPRS/电信CDMA网络传输、Zigbee等）：无需挖沟放线，节省人力，提高工程进度。

四、水源井远程终端功能

1、采集水井水位、出口压力、出水流量、阀门开度、等信息。

2、采集水泵启、停状态、运行时间、工作电流、工作电压、电能等电参数。

3、电流过大、缺相、水位过低、控制柜保护、井房停电、状况发生时，立

即上报告警信息。

4、支持数传电台、GPRS、CDMA、Zigbee等无线通信方式。

5、存储、显示、查询井房监测数据及工作参数。

五、水源井集中监控系统中心主要功能

1、远程监测所辖水源井的工作情况、远程控制所辖水源井水泵的启停，查看水源井泵系统工作参数。

2、在线监测水厂内加压泵等设备的工作情况，控制加压泵等设备的启停，查看加压泵系统工作参数。

3、在线监测水厂内水池水位，进厂原水流量，出厂清水流量和压力。

4、在线监测出厂水的浊度、PH值、余氯等水质指标。

5、生成各种报表，显示各种数据曲线。
