自来水厂自动化改造项目

自来水厂自动化改造项目系统简介：
该系统为水泵自动控制系统。其控制由可编程控制器（PLC）、人机界面（触摸屏）、软启动器、断路器、接触器、中间继电器、熔断器、旋钮、按钮、指示灯、开关电源、智能电量仪表、压力变送器、电动阀等构成。
自来水厂自动化改造中PLC完成各种控制要求，人机界面实现人机对话功能。系统具有手动/自动运行方式。手动时，操作员在软启动柜上直接启动停止对应水泵。自动时，水泵按预先设置的参数自动打开排气电动阀、回水电动阀，延时启动水泵，排气、回水完成后自动关闭排气电动阀、回水电动阀。水泵自动运行。
智能电量仪表随时监测各个水泵的电压、电流、有功功率、总用电量。并动态显示在触摸屏画面上。
    触摸屏共有5幅画面，分别显示流程图、状态及操作、故障等相关信息。详见触摸屏画面部分。
二、手动操作：
1、水泵需要手动启动时，先要将对应软启动柜上的旋钮“手动 0 自动”旋至左侧“手动”位置；再打开排气阀，按下“启动”按钮后，待排气阀有水流出后，将其关闭。（注：单井泵房水泵需要先开回流阀，再打开排气阀。）
2、水泵需要手动停止时，按下软启动柜上“停止”按钮即可。
二、自动操作：
1、水泵需要自动启动时，先要将相对应软启动柜上的旋钮“手动 0 自动”旋至右侧“自动”位置；再打开触摸屏“操作画面”点击“启动”按钮即可。
2、水泵需要自动停止时，按下“停止”按钮即可。
3、在手动或自动情况下，软起故障时综合故障指示灯亮。
三、触摸屏部分：
1、触摸屏共有5幅画面，分别显示流程图、状态及操作、故障等相关信息。如下：

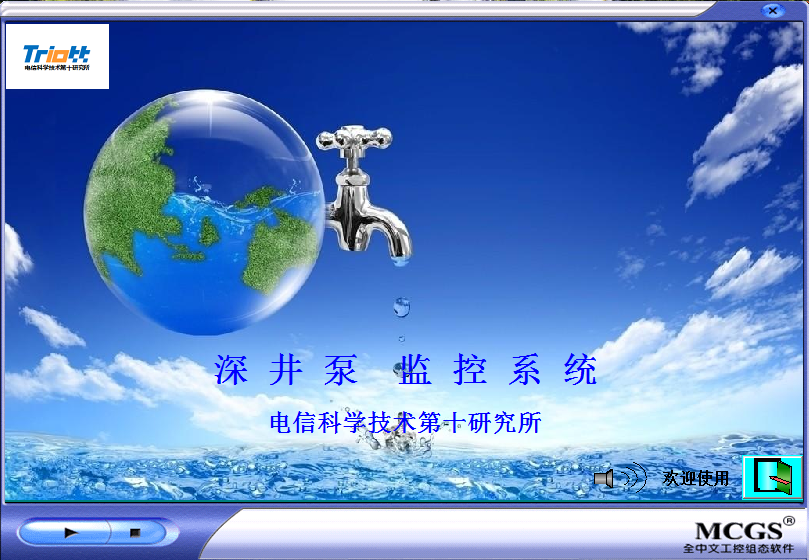

图一 初始画面

1、点击右下角窗口小图标，进入主画面。

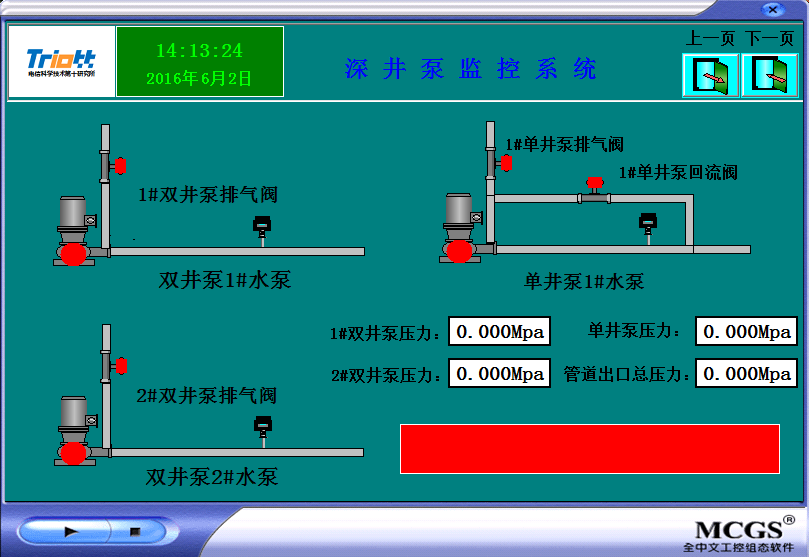

图二   主画面


1、 点击右上角翻页按钮，可以进行画面切换。
2、 画面中，水泵运行时为绿色，停止时为红色，阀门打开时绿色，关闭时红色。各个水泵出口压力和管道的总压力动态显示。
3、报警滚动条可以实时的滚动显示水泵的故障信息，当故障消除时，其报警条的信息也随之消除，这也让设备的维护变得简单。

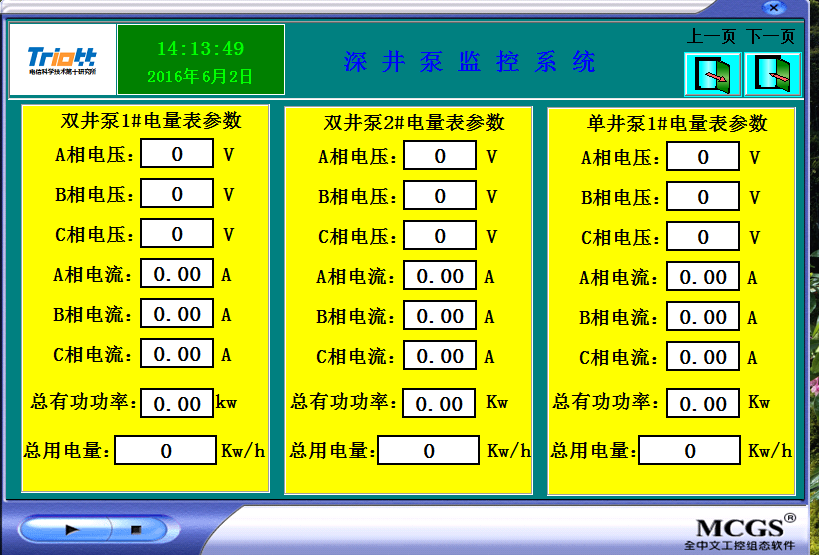

 图三   参数画面
1、在此画面中，可以很直观的查看3个水泵的电能参数，方便巡检人员的操作与记录。

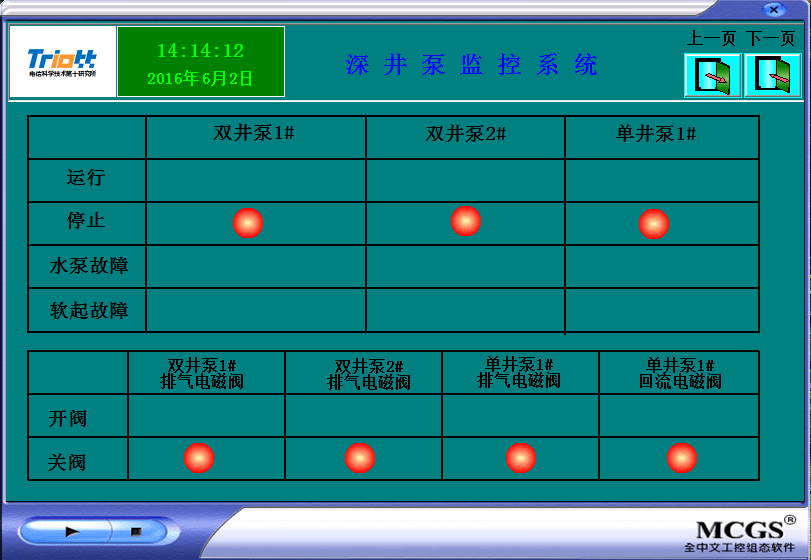

三 状态画面


1、        当前画面显示为水泵与阀门的实时运行状态。

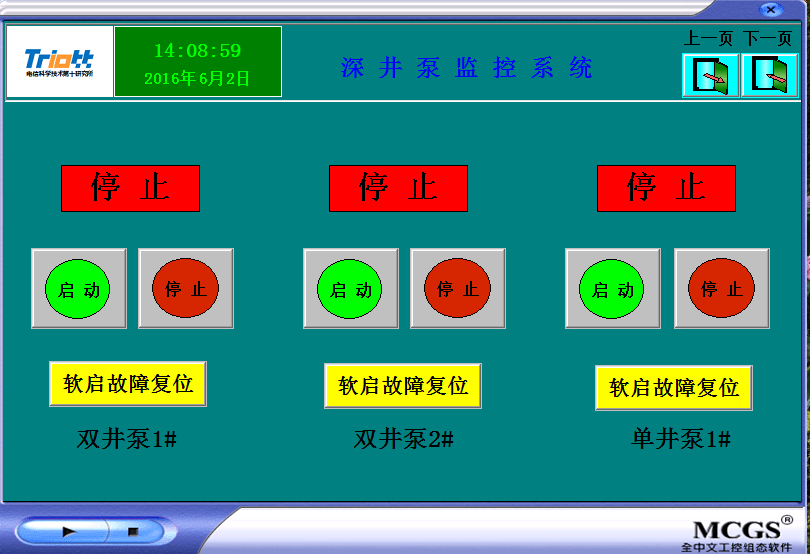

图四  自来水厂自动化改造操作画面


1、当需要启动水泵时，把控制方式选择“自动”后，在图(四)中点击所需启动水泵的“启动”按钮即可；
2、水泵需要停止时，点击“停止”按钮即可；
3、当软启动器故障时，可在触摸屏上复位故障；连续启动两次故障后，不能启动，查看软启动器故障代码，排除故障后重新启动。
四、注意事项：
1、控制柜应避免潮湿、腐蚀环境。
2、定期检查线路、和配电柜紧固接线。
3、非专业人员不得私自更改控制线路，不能对设备进行非法操作。
