空压机联控系统

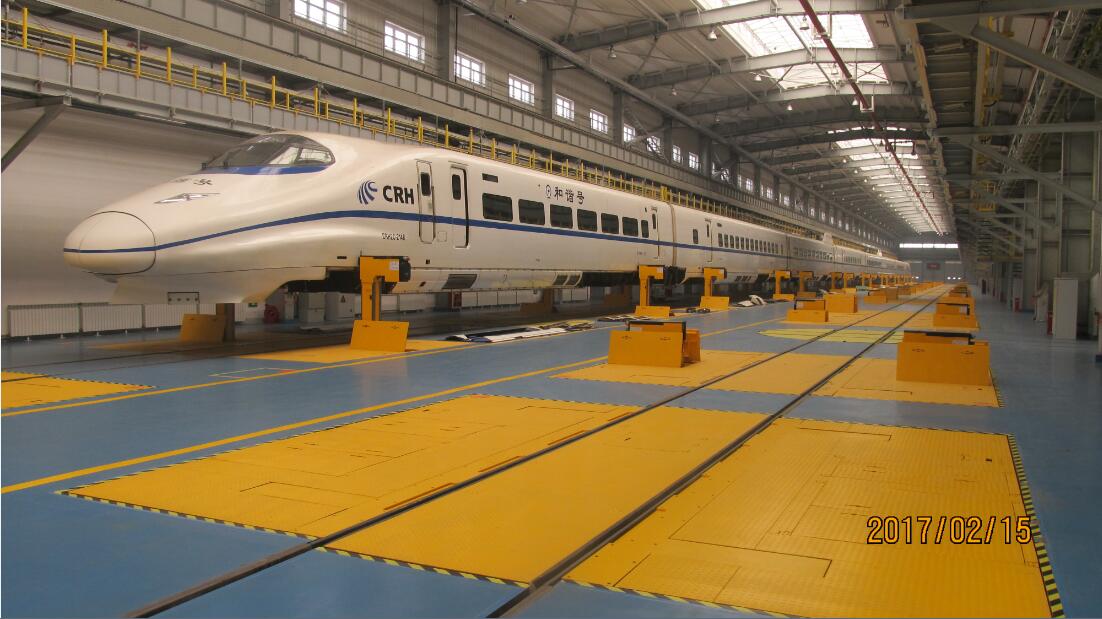

动车段空压机联控操作系统简述
一、系统概述
本系统分为自控和监控两部分，其中自控部分采用力控组态和西门子smart 200 可编程逻辑控制器，来实现两台空压机的联控作业，而监控部分采用海康威视高清红外摄像机，全天候实时掌握设备间的状态。从而节省了人力，提高了设备的安全性，并有效的提高了生产效率。
自控部分为手自动相结合的方式，来控制空压机的运行，让设备运行的更加稳定和理，使生产的气源能够满足产能的需求，达到供需之间的动态平衡。
二、自控部分
a)手动操作
1、将操作箱上的钥匙旋钮旋至“就地”，即可在操作箱上对相应设备进行启停控制。
b)自动操作
1、合上操作箱电源。

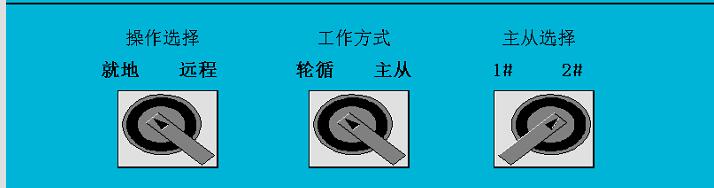

2、将操作箱上的钥匙旋钮旋至“远程”，并将触摸屏画面上的“就地/远程”旋钮也旋至“远程”。如下图（一）
触摸屏画面 图（一）

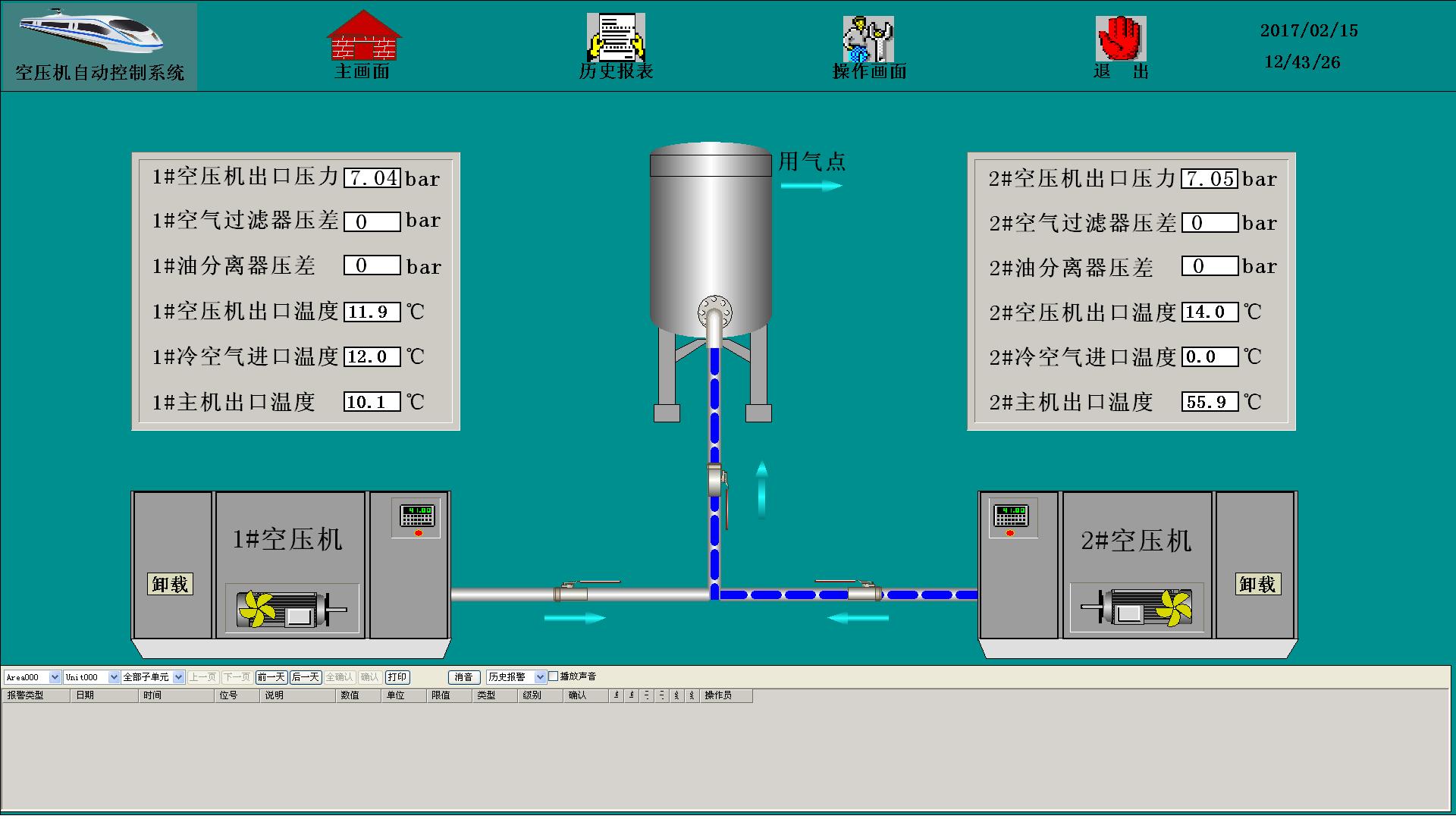

3、双击电脑桌面“力控Forcecontrol 6.1”软件图标，完成软件启动；打开项目工程，进入图（二）。
主画面 图（二）

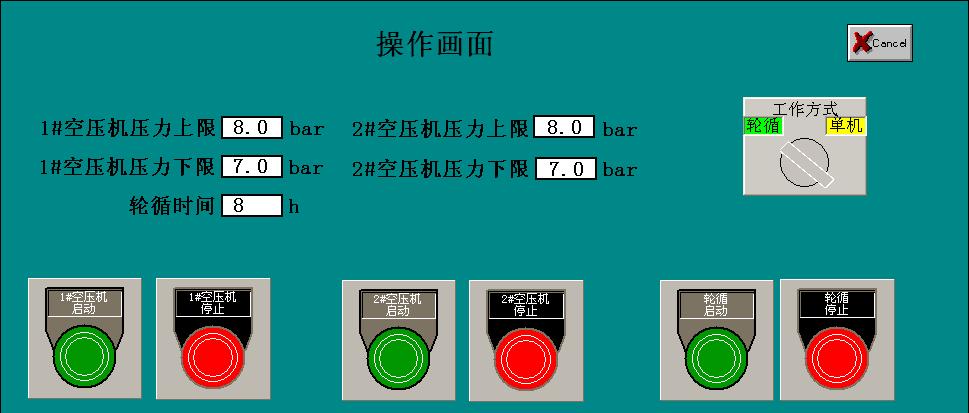

4、如图（三）所示，进入操作画面
1）工作方式为单机时，点击启动按钮后，当实际压力小于设定压力下限时，设备启动。当实际压力大于设定压力上限时，设备停止。点击停止按钮，设备停止。
2）工作方式为轮循时，点击启动按钮后，设备按照设定的轮循时间进行轮循工作。点击停止按钮，设备停止。
操作画面 图（三）

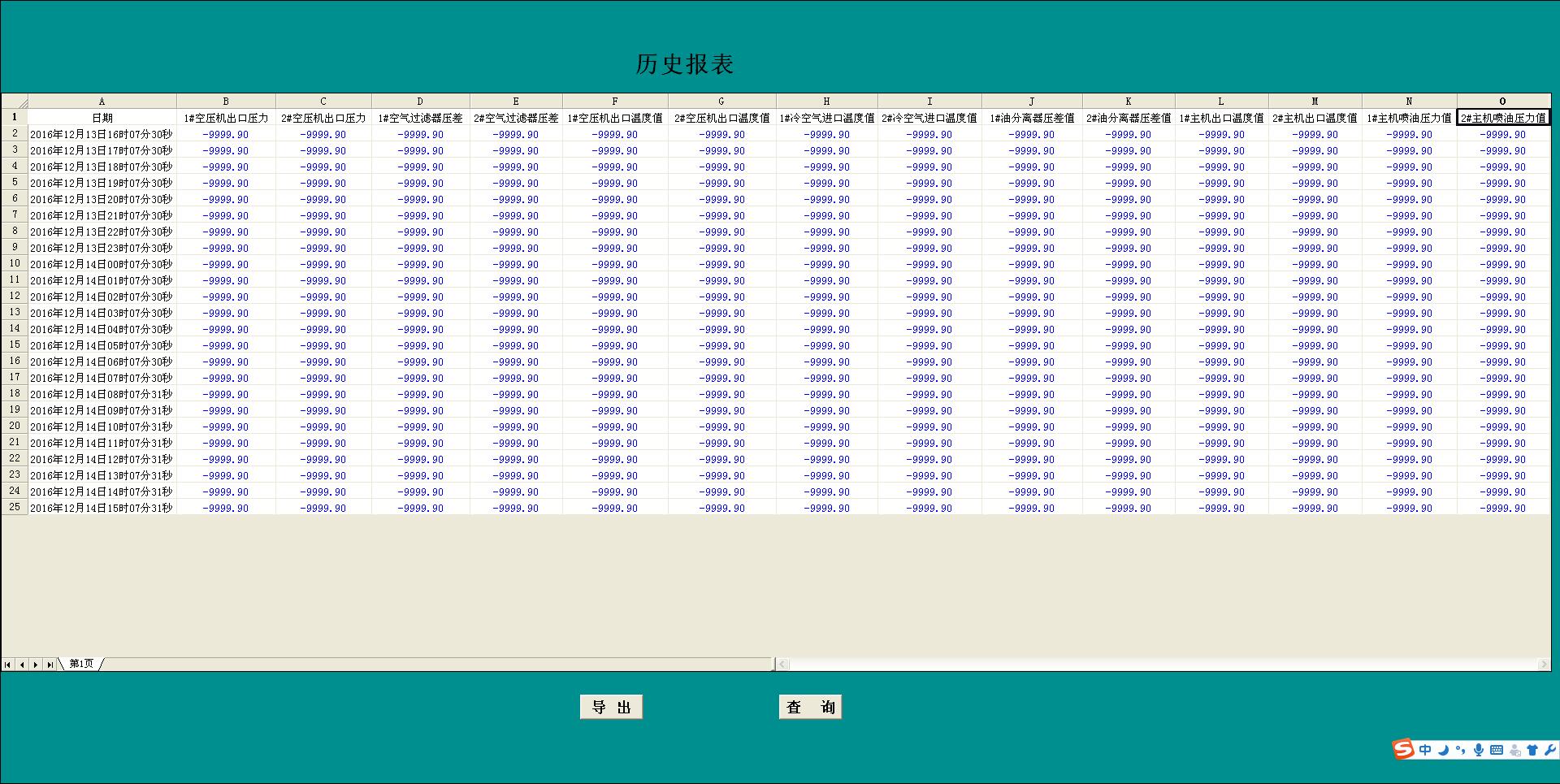

5、如图（四）所示，进入历史报表画面
1）在此画面中可以查询历史数据，并能将数据导出。
历史报表 图（三）
三、监控部分
1、启动主机。
2、 在桌面上找到“IVMS-4200客户端”软件，打开即可。（账号：admin 密码：a1234567）
四、注意事项
1、定期检查操作箱线路，是否正常（线头脱落等）；观察摄像头供电是否正常。
2、定期检查交换机工作是否正常。
3、严禁将水杯和杂物放在主机和操作台上。
4、严禁将外网接入上位机和监控主机。
5、严禁将移动设备与主机连接，如U盘、移动硬盘、避免主机感染病毒。
