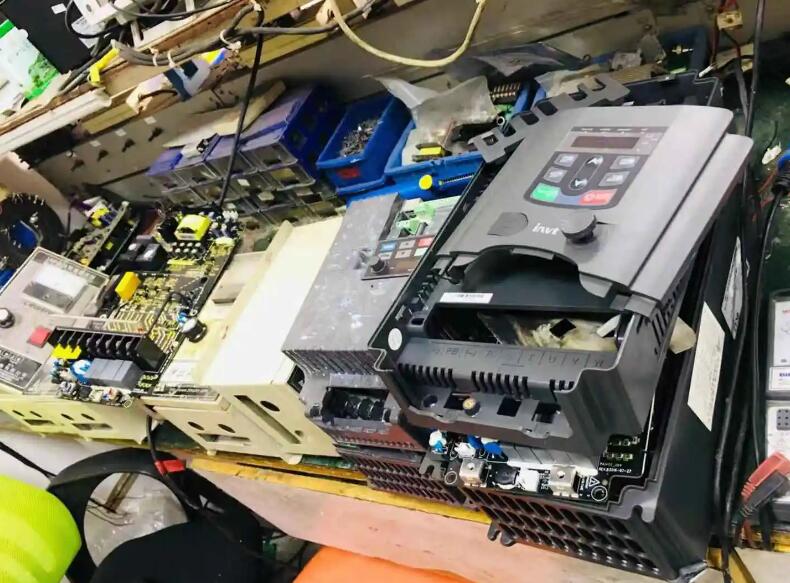

英威腾变频器主控板OC3故障检修

主控板OC3故障检修方法:

目前公司几大系列机型主控板上的电流检测及限流保护电路基本相同。即都采用由TL082运放电路组成的信号跟随器和LM339，LM393组成的电压比较电路构成。LM393内部含有独立的4路电压比较器，每路比较器同运算放大器相同都有一个同相输入端和反相输入端，其工作原理是:如果同相输入端电压高于反相输入端电压1.6V时则输出为高电平3.3V，反之如过同相输入端电压低于反相输入端电压1.6V则输出为低电平0V。正常情况下主控板上的OC，0C1，0C2点电压（比较器输出端）为高电平3.3V。维修时可直接根据此三点电压值逐级向前查找故障点。具体测试点及电压值可参考相应图纸。
