ATS48软启动器三角形接法参数和设置

      ATS48系列软启动器三角形接法和相关参数的设置说明。

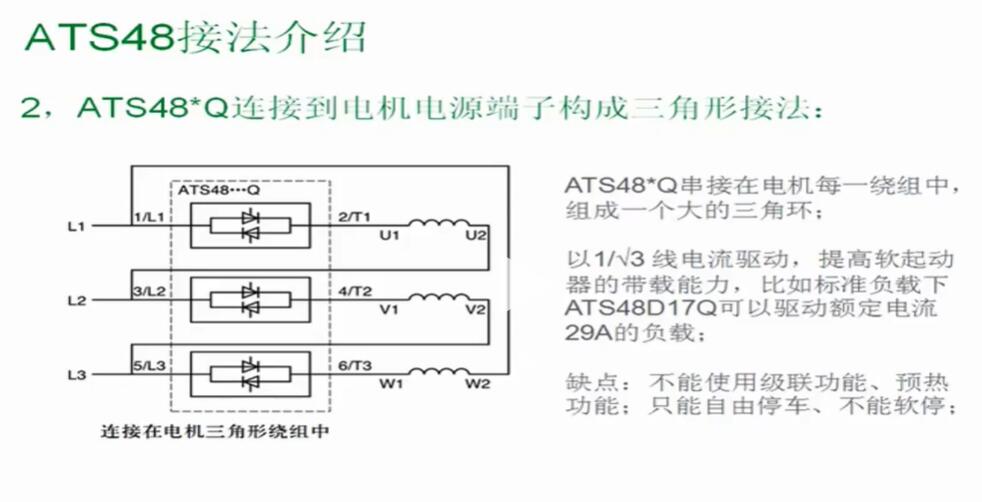

首先先讲一下ATS48系列软启动器与电机之间的接线方式。第一种是直接连接到电机电源端子上。不管电机内部是星形绕组还是三角形绕组，软启动器输出接线端子2/T1、4/T2、6/T3，直接连接到电机电源端子U1、V1、W1上即可。注意，电机内部不管哪种绕组接法，电机的电压、功率、电流必须满足软启动器对应参数要求才能使用。第二种为连接至电机电源端子，构成三角形接法。只有ATS48以Q结尾的软启动器才支持此种接线方式。软启动器的输出接线端子2/T1、4/T2、6/T3，分别接到电一电源端子U1、V1、W1上。电机三相绕组的另一端W2、U2、V2，分别在接回软启动器进线电源端子1/L1、3/L2、5/L3上。这样就相当于把软启动器的三级晶闸管与电机三相绕组串联，构成一个大的三角环。此种接线方式可以提高软启动器的带载能力，比如标准负载下ATS48D17Q，带载能力可以提高到29A。但这种接线方式也有缺点，比如不能使用级联功能，不能使用预热功能，只能自由停车，不能软停机等。
