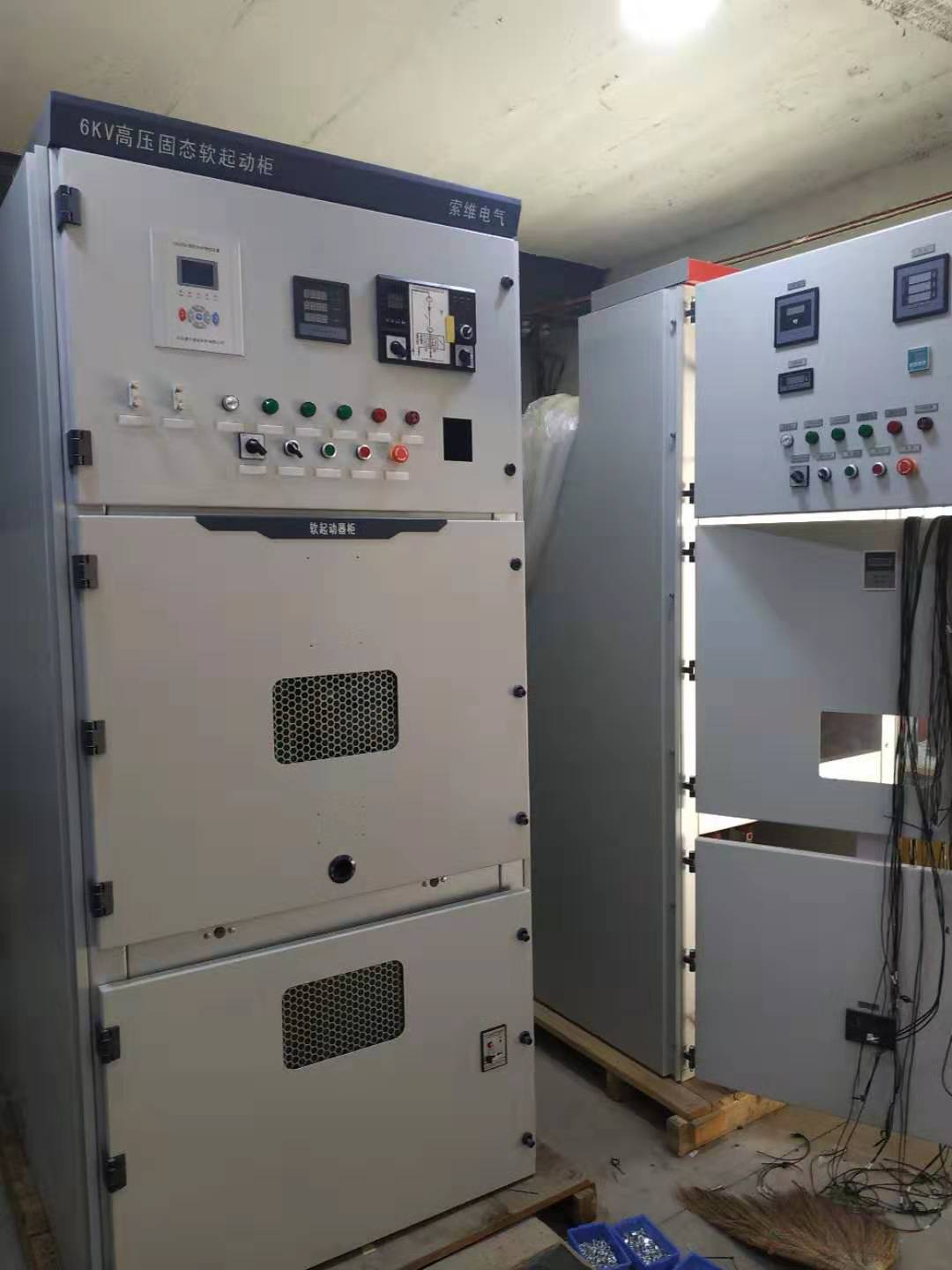

6KV高压软启动柜装置

6KV高压软启动柜装置概述:
完整的SWS-H系列固态高压软起动柜是一个标准的电机起动、保护装置，用来控制和保护高压交流电机。标准的SWS-H6KV高压软启动柜装置主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。
可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。
 阀体保护单元：包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。
真空开关部件：在起动完成后，三相真空接触器自动吸合，电动机投入电网运行。
信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
系统控制与显示部件：32位ARM核微控制器执行中心控制、中文液晶人机界面显示。
