换热站变频控制柜

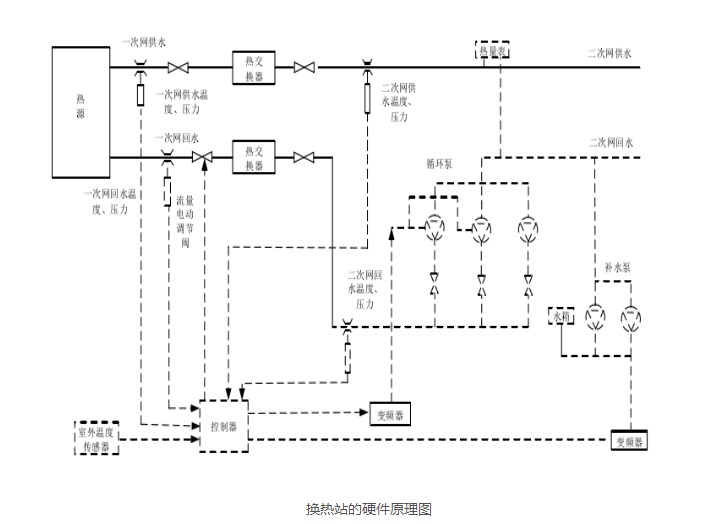

换热站变频控制柜在集中供暖系统中起着非常重要的作用，热源厂将1次热源水处理至高压高温的状态，通过1次热源首站及供热管网送至每个子换热站处，通过换热站的换热，热能被传送至2次供热管网循环水中，再由2次网将热水送至各用户处。降温后的2次网循环水通过2次回水网回到至换热站中，换热站的系统简图如下。
变频控制柜采集热度随后对热度的控制是由2次网供水热度来决定的，通过调整1次网供水闸阀的开启度，来转变1次网供水的流量，从而保持2次网供水热度的恒定。热度的控制方法基本使用的是温度差调整的办法，即通过用户的需求，例如天津地区暖气散热片供暖供水热度设置为65°C，地幅热供暖供水热度设置为55°C。将控制器测量的2次供热管网出水热度作为具体值，将控制阀开启度作为调节变量，变频控制系统会通过2次管线的具体值和标准值来调整电动调节阀开启度，从而将2次网供水热度保持在设定值附近。
从控制角度而言，集中供暖系统换热站控制主要由3个控制回路组成，换热站变频控制柜可完成二次供水设备热度调整控制、2次供回水压差调整控制、2次定压补水控制。
