低压软启动柜
什么是低压软启动柜，低压软启动柜指工作电压400V左右以软启动器为核心控制器件的控制柜，主要作用是启动电机，减少电机冲击，保护电机正常运行。
1、本图一托一标准电机控制箱电气原理图。
2、软启动器的六进线中R、S、T线接低压断路器，软启动器的U、V、W接三相异步电机。
3、控制电路电缆线径为1.5BVR，电流互感器回路线径为2.5BVR;PA、1PA须选用过载型电流表。

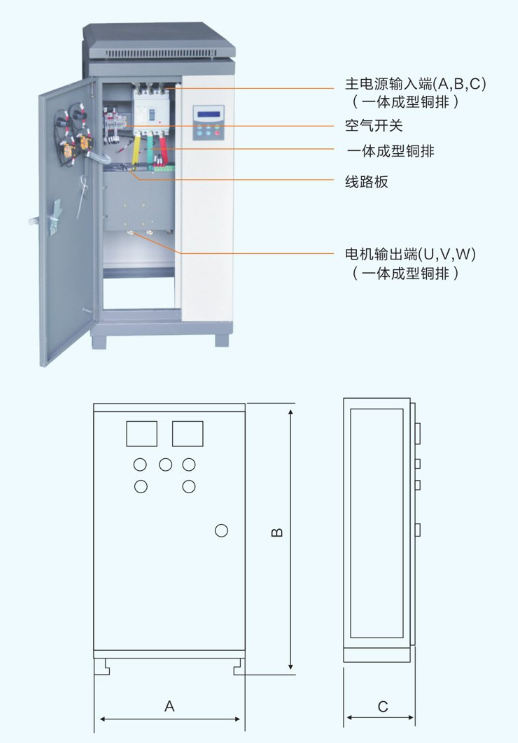

4、控制箱面上共有2个表头(PA、PV),2个按键(SB、SS)和3个信号灯(HG、HR.HY).
技术特点
具备6种启动方法:限流启动、电压斜坡启动、突跳+限流启动、突跳+电压斜坡启动、电流斜坡启动、双反馈控制启动。停止方法:软停止、任意停止。
具备多种多样保护措施功能:过电流保护措施、缺相保护措施、三相电流不平衡保护措施、过热保护措施、电机过电压保护、过电压保护、电机负载短路过载等。
具备动态性常见故障记录功能,可记录近期产生过的10个常见故障,便于查找常见故障原因。软起、软停时间2-60秒可调。显示屏LCD中文显示，基本参数、查询便捷;完成了电流强度双闭环控制系统、转矩闭环控制系统，适用各种不同电机启停控制。
具备可编程控制器常见故障中间继电器输出、多用途可编程控制器中间继电器输出、O-20毫安(或4-20毫安）模拟电流输出。电机无需变速的场所,可部分替代变频器,成本更低。
