高压变频器系统组成
高压变频器整机系统一般分为旁路柜(选配件)、变压器柜、功率单元柜以及控制柜。
1.旁路柜大多厂家都为选配件，用户可根据需要自行选配。如需了解旁路柜其它信息，可咨询各个厂家。
2.变压器柜主要包括输入/输出用户接线单元、移相变压器和散热风机等。
3.功率单元柜安装有散热风机和15个(6kV)或24个(10kV) 功率单元，每组5个(6kV)或8个(10kV) 功率单元串联为- .相，从柜子正面看，串联后柜内右侧A1、B1、C1三个功率单元星接，左侧A5、B5、C5 (6kV) 或A8、B8、C8(10kV)三个功率单元的输出接至变压器柜的用户输出接线铜排。星接电缆上装有传感器以监控输出电流。

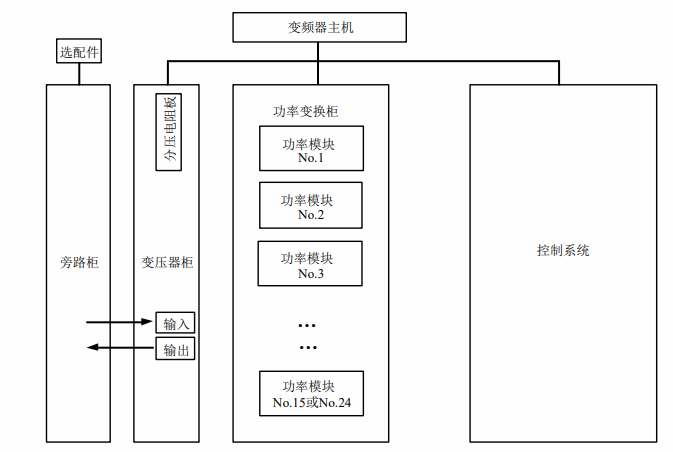

4.控制柜内有控制配电、控制电源、I/O 转接板、用户接口端子等。控制柜门板上提供操作按钮、指示灯以及人机界面。变频器的组成示意框图如图下图所示。.
以上为大多厂家的高压变频器系统构成，各个厂家可能略有不同。
