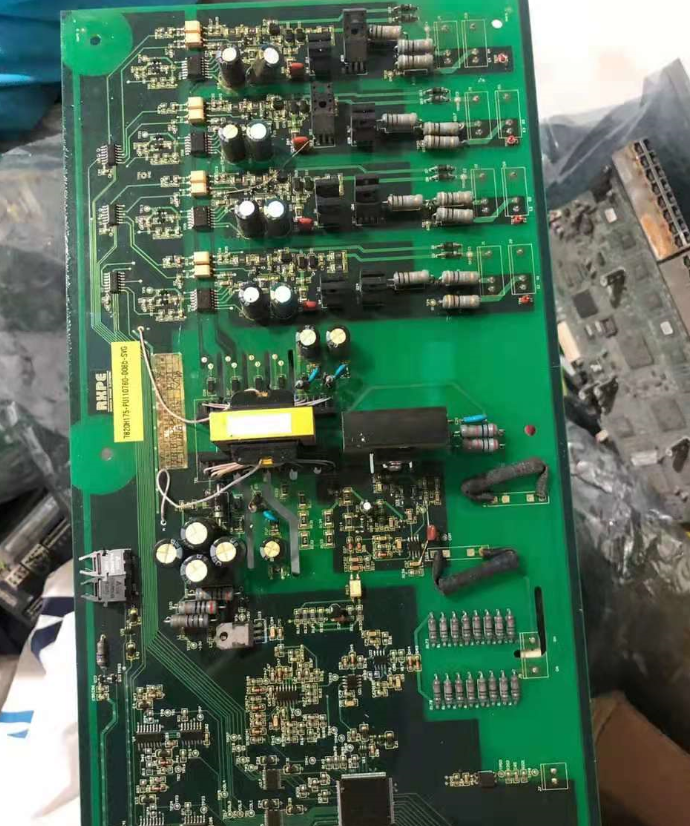

荣信功率单元驱动板维修

自己写的荣信功率单元驱动板维修驱动板几种常见故障的检修，新手可以看下

现象：电源板输出电压正常，但是按开关没反应：
从先易后难的顺序着手检查
目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了
然后我习惯先检查驱动板上的各个供电。
由于电源板输出通常只有12v和5v，荣信功率单元驱动板维修所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。

（少量机型的电源板也会输出3.3v,2.5v等电压给驱动板）一目了然。

一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。
如果各稳压器电压都正常，那么继续查，还是先简单的来，
供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了
如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。（不同的处理芯片所需要的晶振频率是不同的）
用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。
mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。
一般复位都是由一个电容一个电阻二个二极管产生的，如图，
看下板子上元件的排列,大概的判断下，
图中这块板子比较容易找，mcu旁边很明显的两个红玻璃二极管
mcu微处理器工作条件都有了（有的板子处理芯片和mcu是集成在一个芯片的，有的是分开的，道理是一样的），但是mcu要开始工作必须配合软件的控制才能完成相应的操作，所以引起按开关键却不开机也与muc程序有关（维修中碰到程序引起不开机的问题挺多的），这就需要刷程序了
还有就是非驱动板本身的故障，比如按键板上的电阻变质，开路，电容不良，短路，也会造成不开机，我比较喜欢倾向暴力，直接用烙铁挑完所有电容
屏的原因也会引起不开机，比如屏供电短路了，这个好判断，断开屏线连接，驱动板就正常了
（如果驱动板的mcu是卡座的要注意是否是mcu接触不良）
如此一番还不行，我就只能换通用板了
没有屏供电引起白屏.，屏供电是由驱动板控制的，一般是信号处理芯片控制两个三极管或场馆，来导通或截止5v（3.3v）电压的提供，如图
信号处理芯片发出ppwr_on#低电平信号到q301的基极b，q301的反射极e有CMVCC电压，q301为pnp型，b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道，它的源极s同样是高电平的CMVCC,栅极g小于源极s，于是q302也导通，CMVV经过FB301保险产生panel_vcc屏供电
这些元件一般都在驱动板上屏线接口的旁边，荣信功率单元驱动板维修很好找，如图

图中右边的两个管子，电阻，滤波电容等，很容易找到
这里检查一下电阻有无变质，开路，三极管场管有无顺坏，再就是信号处理芯片发出的控制信号ppwr_on#，如果ppwr_on#都没发出，那么可能芯片没正常工作或是损坏了
当然屏供电不良也会白屏
还有就是屏上的保险烧断也会白屏，或者是屏线接触不良，重新插拔屏线或者更换一条就好了
屏供电有了还是白屏，就拿通用板子点一下屏，看是否是因为屏的原因引起的。
如果用通用板测试正常，就要打下板子屏线接口的对地阻值了。比如现在双8的除了供电和接地外有10组线，两根线一组，8组信号2组时钟，每组测得的对地阻止应该是一样的，如果有异常说明信号处理芯片损坏了
假如都正常，只能尝试刷程序，荣信功率单元驱动板维修更换芯片了(能开机而且屏供电能出来就说明芯片已经开始工作，不用再查芯片的工作条件了直接换)
