控制回路和控制电压
(1)外部故障 输入1和2(OE)热继电器或其它保护动作，端子1和2开路，系统进入故障停机。

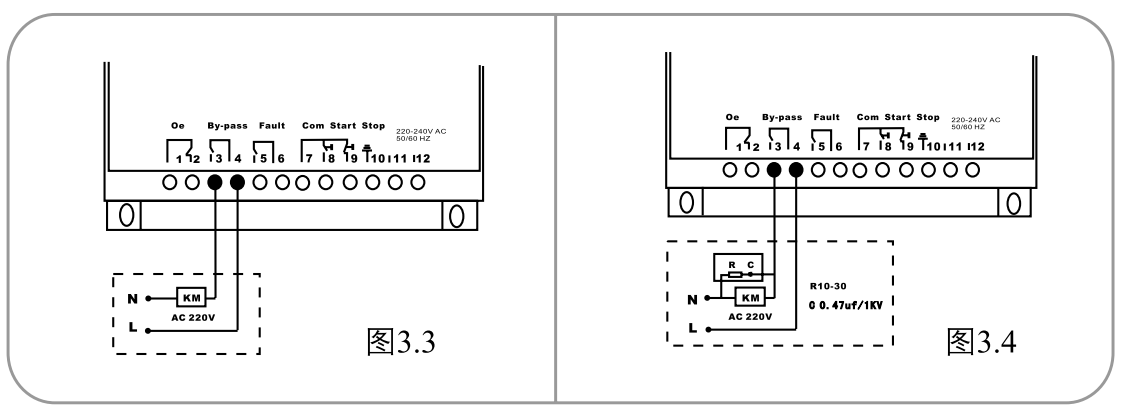

(2)起动完毕信号指示继电器端子3和4:旁路。当起动过程完成时，内置触点便会闭合;触头电流250V/5A，从而使旁路接触器KM闭合。而停车信号发出时，内置触点便会打开。(只在持续运行时保持闭合状态。)建议:在接触器线圈上增加一组阻容(RC)有益于吸收分断时产生的电压尖峰可减少对单片机的干扰。

(3)故障信号继电器，端子5和6:故障此内附触点发出故障号(常开触点)技术参数:最大250V/1.5A， AC-15

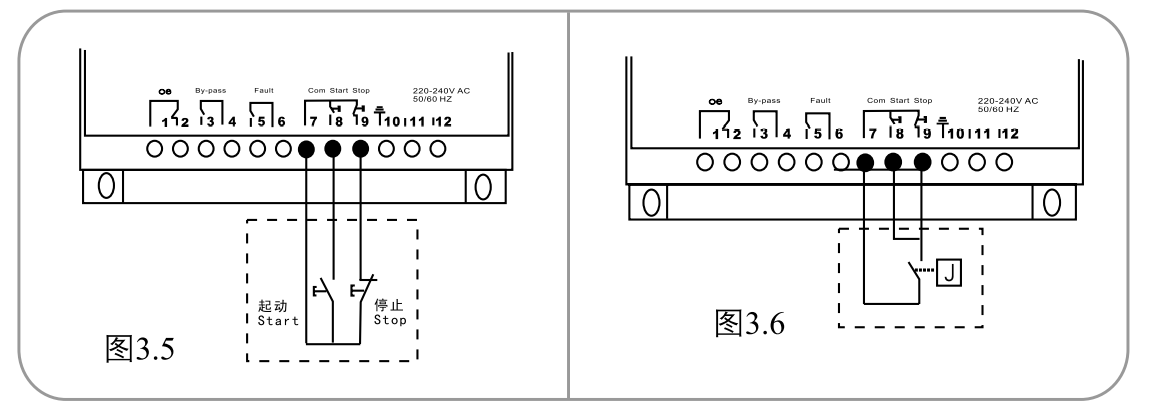

(4)起动和停 止的控制电路，端子7、8和9(参见图3.5)软起动器具有内附的自锁电路，从而使电路用于三线控制，参见图3.5。为方便PC, PLC及开关触点控制，也可采用两线控制，见图3.6控制导线应避开电动机主回路引线。当导线长度大于3米时，建议采用屏蔽线。

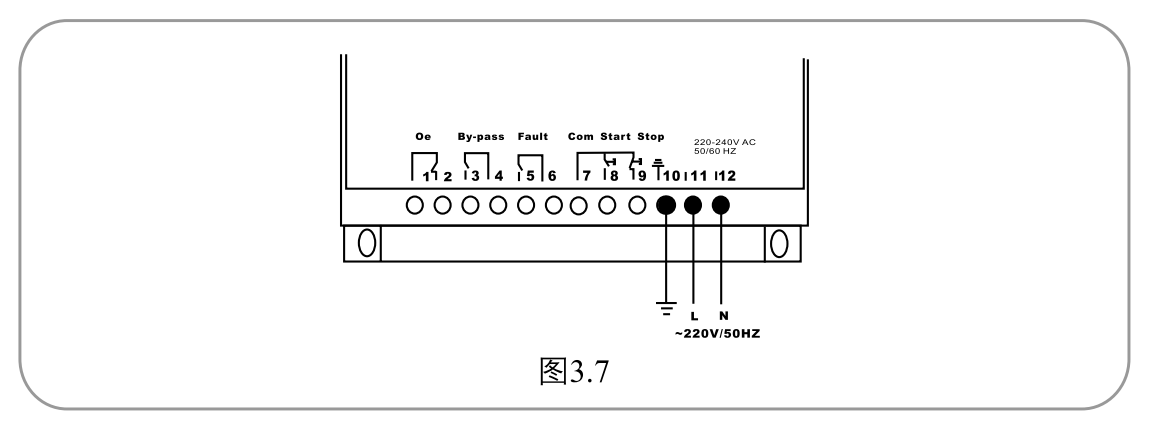

(5)装置的接地， 端子10适用电缆:绿/黄1.5-2.5mm AWG 12...16该电缆应尽可能短并应接于软起动器旁最近的接地点。合适的接地点应位于安装板.上紧靠软起动器处。(参见图3.7)安装板也应接地。这是功能接地，而不是保护接地。

(6)工作电压， 软启动器控制回路中端子11和12将N(中性线)连于端子12，L(相线)连于端子11,参见图3.7请检查您的工作电压Us是否正确。
