西驰软启动器基本接线图原理图

西驰软启动器基本接线图原理图

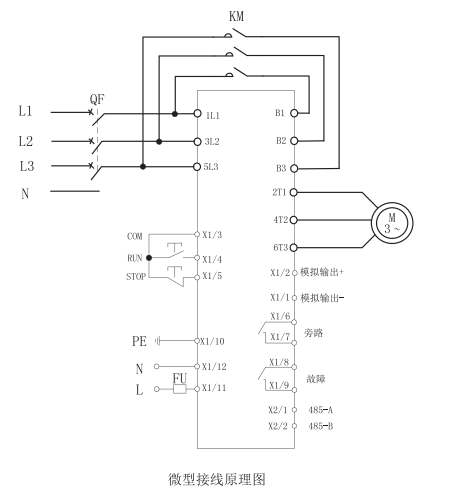

软起动器端子ILI、 3L2、 5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触
器时，接触器一边接软起动器 1L1、 3L2、 5L3，另- -边接B1、B2、B3。

注: 1.控制电源内置时，无L、N接线端子:2.通讯接口是功能选配口，采用光纤RJ45的联结接口，如图所示从上到下依次是1脚到8脚。具体端子定义请参考端子说明。

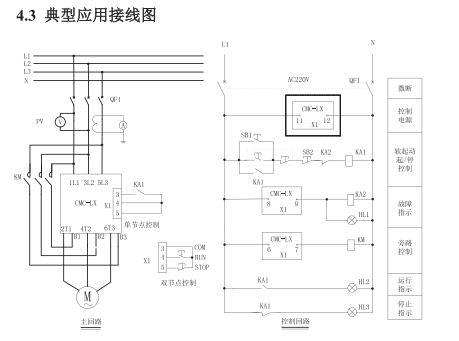

注意:1.控制电源内置时，无X1的11、12接线端子;2、上图所示为单节点控制方式。接点闭合软起动起动，接点打开软起
动停止，但要注意这种接线方式LED面板起动操作无效。端子3、4、5起停信号是- -个无源节点。3、PE接地线应尽可能短。接于距软起动器最近的接地点，合适的接地点应位于安装板上紧革软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
