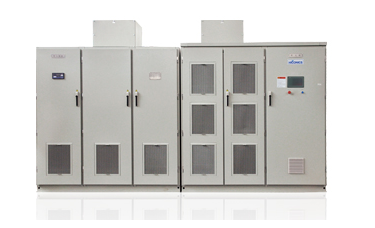

北京合康高压变频器

北京合康高压变频器具有完美电源输出性能：
HIVERT通用高压变频器采用单元串联脉宽调制叠波技术（或功率单元多重化技术），大大削弱了输出谐波含量，输出波形为几近完美的正弦波（见图2，图3），与其他形式的高压大容量变频器比较具有以下优点：
·无需增加输出滤波装置。
·可以直接驱动普通高压同、异步电动机，而不会增加电机温升。
·电机不需因谐波而降额使用。
·可使主回路电机、电缆绝缘免受dv/dt应力的损伤。
·没有谐波引起的脉动转矩，可延长电机和机械设备使用寿命。
·电机电缆在压降允许范围内无任何长度限制。

除上述优点外，北京合康HIVERT通用高压变频器还具有以下功能、特性：
·过载、过流保护。
·缺相、接地保护。
·过压保护。
·过热保护。
·限流功能。
·控制电源故障连锁保护。
·控制电源双路冗余热备。
·功率单元旁路功能（可选）。
·柜门报警功能。
·锁相功能。
·变/工频同期互切功能。
·电机软启动，对机械设备及管网无冲击。
·效率高：额定工况下，变频效率大于98%。
·功率单元光纤通讯，完全电气隔离。
·内置PID调节器，可实现闭环运行。
·多种上位机通讯功能，隔离RS485接口，标配MODBUS RTU通讯规约；可选PROFIBUS DP。
·工业以太网通讯规约。
·准确的故障记录，可对故障进行定位和信息查询。
·结构紧凑，布局合理，可参照用户要求，根据具体情况作特殊设计。
HIVERT系列大功率高压变频器（因3kV、6kV、10kV电压均属中压范围，国际上通称该电压等级的变频器为中压变频器，但在国内该电压等级的电机习惯上称为高压电机，与之相配的变频器也就叫高压变频器）是北京合康亿盛科技有限公司自主研发和生产的高压交流电机调速驱动装置。变频器采用先进的功率单元串联叠波技术、空间矢量控制的正弦波PWM调制方法、新颖的全中文操作界面，可靠性高、性能优越、操作简便。可应用于高压交流电动机驱动的风机、水泵类负载的调速、节能、软启动和智能控制等多种场合。

北京合康高压变频器高质量电源输入

输入侧隔离变压器二次线圈经过移相，为功率单元提供电源，对6kV而言相当于30脉冲（10kV为54脉冲，3kV为18脉冲）二极管整流输入，消除了大部分由单个功率单元所引起的谐波电流，大大抑制了网侧谐波（尤其是低次谐波）的产生。变频器引起的电网谐波电压和谐波电流含量满足IEEE Std 519-1992和GB/T 14549-93《电能质量 公用电网谐波》对谐波含量的最严格要求，无需安装输入滤波器并(即可)保护周边设备免受谐波干扰。
变频器额定输入功率因数大于0.96，无需功率因数补偿电容；减少无功输入，降低供电容量。

完美的输出性能

单元串联脉宽调制叠波（或称功率单元多重化）输出，3kV系列每相3个单元，6kV系列每相5个单元（相当于11电平），10kV系列每相9个单元，大大削弱了输出谐波含量，输出波形为几近完美的正弦波，与其他形式的高压大容量变频器比较具有以下优点：
l  无需输出滤波装置
l  可以驱动普通高压电动机，而不会增加电机温升，降低电机容量
l  电机电缆无任何长度限制
l  保护电机绝缘不受dv/dt应力的损害
不会因为谐波力矩而降低设备使用寿命。
索维电气提供北京合康高压变频器产品，同时索维电气可维修高压变频器功率单元控制系统。
