合康变频器功率单元维修

     索维电气提供合康高压变频器功率单元维修服务，利德华福功率单元维修，以及合康高压变频器备品备件服务。
    HIVERT-Y(T)VF系列大功率高压变频器是北京合康亿盛变频科技股份有限公司自主研发和生产的高压交流同、异步电机调速驱动装置。变频器采用先进的功率单元串联叠波技术、矢量控制技术、有源逆变能量回馈技术、新颖的全中文操作界面，可靠性高、性能优越、操作简便。可应用于需要四象限运行、带能量反馈、动态响应快、低速运行转矩大等场合。

     合康高压变频器功率单元的维修，完全仿真的动态测试没办法进行，只好变通一下：先看静态（各开关电源电压正常否，门极截止关断电压-9.5V正常否）；再加15KHz、10-30%占空比、偏置100%（单向）、一定幅值的脉冲信号进行各路驱动通道激励模拟，用示波器观察波形，判断是否正常。也算是没办法的办法吧。但这也仅仅限于驱动故障。如果是光通信及编解码电路故障，情况就复杂了，常规条件下维修很困难了。

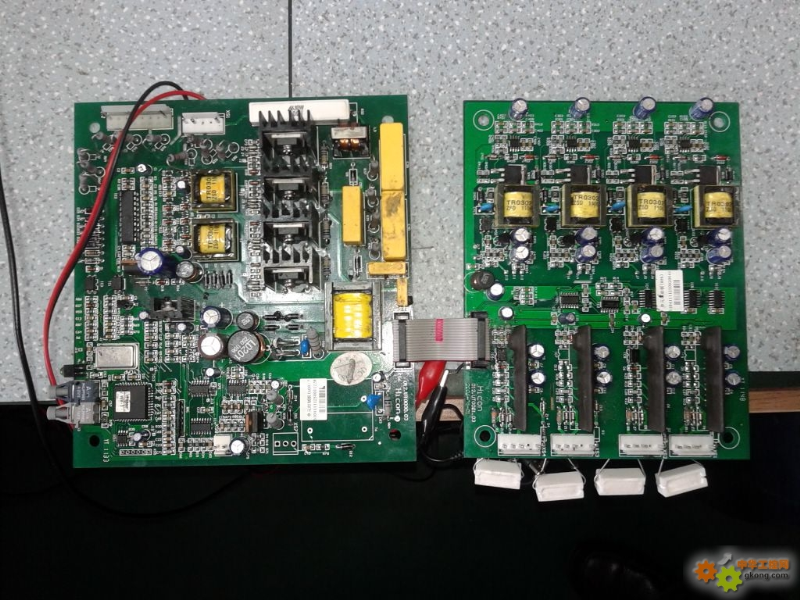

1、把控制板、驱动板与IGBT模块分解下来；
2、分析原来的各种插头、插座，找到控制板和驱动板的电源关系、信号关系、控制关系；
3、给板子上电；
4、测试开关电源输出电压正常否；
5、屏蔽报警信号；
6、检测静态门负压存在否；
7、用信号发生器模拟15-20KHz脉冲PWM驱动信号送给驱动板输入端，输出端观察各通道能否互锁，波形正常否；
8、尽可能再模拟设置报警信号，观察驱动输出能否封锁；
9、 现有条件，只此而已，光纤通信、编解码部分无解；
10、尽可能在网上搜集资料。
以上只针对这款单元。
   主电路滤波电容，10000微法，400V，共12个，每4个并联为一组，3组串联，每个电容都有电阻并联均压。但是，确实没有看到均压检测。

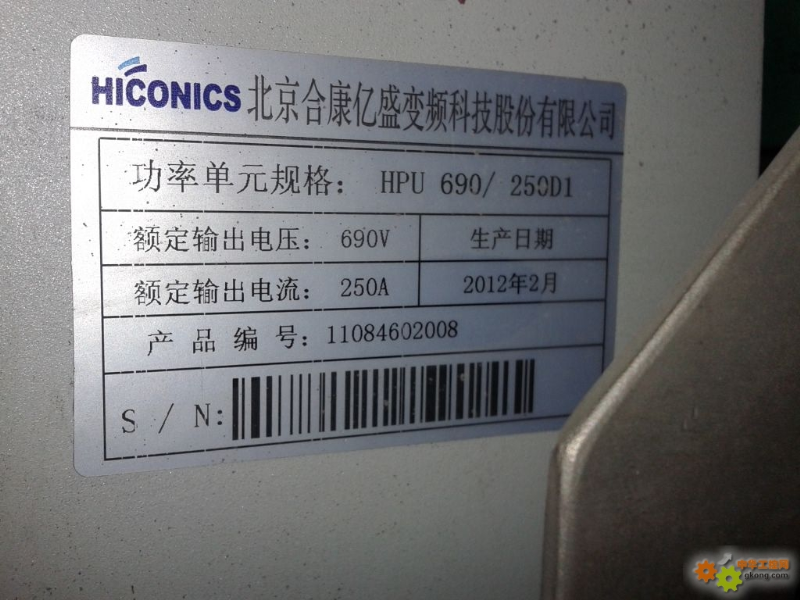

而且，更可怕的是，这个合康高压变频器功率单元的整流、滤波电路之间，没有充电限流电阻和充电继电器！总滤波电容的容量足有40000/3微法，交流侧输入电压足有690V！
客户有遇到合康高压变频器故障、以及变频器功率单元故障需要维修的可以找索维电气，我们提供高压变频器维修维护服务，欢迎新老客户咨询。
