宝鸡10KV高压变频柜维修

       宝鸡10KV高压变频柜维修高压变频器的结构原理 性能变频器生产厂家介绍。

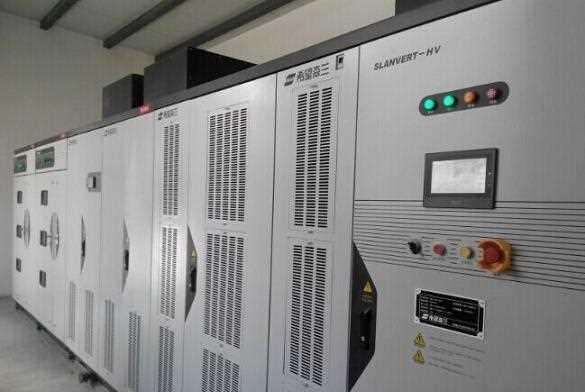

高压变频器是由变压器柜，功率单元柜，控制柜和旁路柜组成，以下就为您主要介绍高压变频器的变压器柜，功率柜，控制柜和旁路柜,高压软启动器,等的组成，原理，特性，希望对您的选择有所帮助。 变压器柜构成：
      高压变频器宝鸡10KV高压变频柜维修 以6kV的高压变频器调速系统为例，当采用1700V的IGBT时，每相中包含5个或6个功率单元，而每变频器应安装在电缆沟上,变压器温度监测控制器会及时在变压器故障时,高压变频器的结构原理。个功率单元的输出电压为交流693V，则相电压为6×693，即3464V，相应的，其线电压为6kV。,变频器,
变频器元器件的性能变劣，不是一个质变现象，而是一个量变现象，进过多年使用的机器，想电容器的电解液干涸，三极管的放大能力降低，元器件引脚的氧化等，是随着时间的推移而渐渐变化的，因而检修“老机器”，更是需要注意这方面的问题。
　　对这类元器件损坏的定义，用老化、低效、失效、性能变劣比较适宜，用击穿、断路等就不合适了。元器件的性能变劣，其劣变的程度往往差异甚大表现出的故障现象和检测难度也千变万化，不易掌握，而往往表现为疑难故障，或称为“软故障”，让人挠头——查不出坏件，但电路显然又不是正常状态!检修这类故障，需要检修者电子电路基本功的扎实、多年积累的经验，甚至对检修者的心理素质，也是一种考验。好在这类故障毕竟是少数，一般还是元件“硬性损坏”的为多。有些元件器，厂家已给出使用年限，如变频器中的散热风扇和电解电容，厂家给出的更换年限为8-10年。

      高压变频器主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。
　　在电容器维护时通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5 MΩ以下时应考虑更换电解电容器。
　　风扇是个旋转部件，旋转部件如轴承，长期使用总有磨损的;为了提升电容量，电解电容内部注有电解液，因而有反而漏电流产行，安装使用时应注意其极性。同时，随使用年限增多，电解液必然逐渐干涸，使电容量下降。到达使用年限后，即使变频器未坏，从原则上讲，也应将风扇和电解电容换掉，以防患于未然。
      宝鸡10KV高压变频柜维修,高压变频柜若所设计,高压变频器功率单元,的装置为10kV变频调速系统，采用的器件也是1700V级的IGBT，则每相中包含8个或9个功率单元。
