什么是高压变频器旁路柜

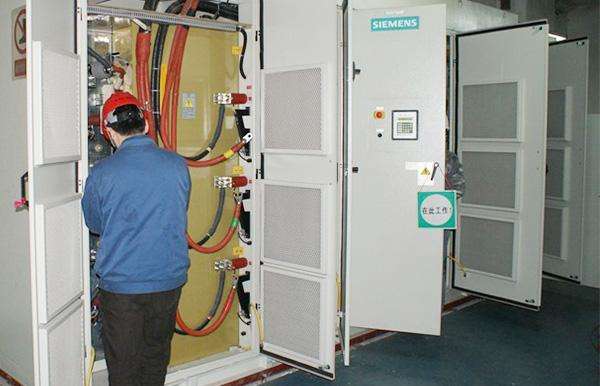

高压变频器旁路柜是高压电动机在未进行调速改造之前，由电机上口的断路器控制启停，电动机直接与母线连接，定速运行。在进行变频调速改造后，电动机与母线之间除了原来的高压断路器外，还增加了一套高压变频调速装置。随着变频器使用的增多，工程技术人员发现当变频器出现故障，需要检修时，电机就不得不停下来，不能满足现场连续生产的要求。为此，工程技术人员又在变频器和电机、母线之间增加了一套切换装置，以满足电机连续运转的要求。
根据切换开关的不同，高压变频器旁路柜的旁路方案分为手动旁路方式与自动旁路方式。下面分别介绍如下：
一.高压变频器旁路柜两种旁路方式的介绍
1. 一拖一手动旁路柜
高压变频器旁路柜基本原理：它是由3个高压隔离开关QS1、QS2和QS3组成(见左图)。要求QS2和QS3不能同时闭合，在机械上实现互锁。变频运行时，QS1和QS2闭合，QS3断开;工频运行时，QS3闭合，QS1和QS2断开。
1)隔离开关分别选用GN19系列单投和双投户内高压隔离开关，相间距为210mm;单投隔离开关的进线真个三个尽缘端子为高压带电显示装置的三个传感器;
2)照明灯为柜门式照明灯;
3)避雷器采用三相组合式;
4)外加输进、输出端子;工频、变频指示。
5)标准柜体尺寸(长×宽×高)：1200mm×1200mm×2320mm
优点：在检验变频器时，有明显断电点，能够保证人身安全，同时也可手动使负载投进工频电网运行;手动旁路可人为判定故障后再切换，比较安全;造价低等。
缺点:负载在倒进工频运行时必须人工干预。这不符合有些现场工况不能停机的要求。
2. 一拖一自动旁路柜
基本原理： 它是由3个高压真空开关(电流小于300A时选用真空接触器，电流大于300A时选用真空断路器)KM1、KM2和KM3组成(见左图)。要求KM1、KM2不能和KM3同时闭合，在电气上实现互锁。变频运行时，KM1和KM2闭合，KM3断开;工频运行时，KM3闭合，KM1和KM2断开。
优点：在变频器出现严重故障时，系统能够自动转进工频电网中，切开变频调速系统，而负载不用停机，满足现场不能停机的要求。
缺点:价格比较高，使用复杂，电机变频运行时向工频运行转换，自动旁路一般也不会有题目，但有一点例外：假如是由于电机及其负载的故障引起变频器停机，再次旁路，有可能使故障扩大化;例如变频器过流时，由于变频器自身无法判定是自身题目还是电机出现异常(例如堵转、扫膛、匝间短路等)，此时将电机直接投进电网工频运行，会造成更大的损坏。还有当电机在低于工频的转速下运行时，假如自动切换到工频，电机转速忽然升高，炉膛负压、风量等参数会发生突破，作为用户需要考虑，在采取应对措施之前的短时间内，会不会对生产造成影响;手动旁路时，可事先采取应对措施再重新启动电机，上述题目不存在。
二、两种旁路方案优缺点比较
根据安徽得润电气，专业生产变频器旁路柜厂家近2000多套运行业绩的统计，90%的客户选择一拖一手动旁路方案。与自动旁路方案比较，二者的区别如下：
自动旁路和手动旁路的比较
三. 电力行业应用情况
手动旁路方案和自动旁路方案在现场均有大量成功应用案例，但是尽大部电力行业客户选择手动旁路方案。主要的理由有：
1. 一般锅炉的风机均为双侧配置，当一侧的变频器发生故障时，DCS会自动将另外一侧的变频器提速，执行RB功能，从而保证锅炉燃烧的连续性，不会发生忽然的灭火事故。锅炉答应短时间内单侧风机答应。
2. 变频器设计有升速限流功能，当需要短时间内快速加速时，可以变频器不因负载的剧烈增加而发生过流。
3. 当一侧重要辅机停运后，DCS会自动执行RB功能，符适用户的操纵习惯。
四.总结
对于手动、自动切换方案，应按照现场实际的情况进行选择。一般我们建议客户选用手动旁路方案，变频器故障后通过对高压隔离开关的手工操纵即可将电机转为工频运行，经济性、可靠性都非常高。此外，相对于自动旁路方案，手动切换方案一次和二次回路均非常简单，检验维护方便。对于自动旁路方案，要有针对性的使用，例如在小型热电生产单位，锅炉风机配置为单引、单送，电机变频改造后一旦变频器运行中需要停机，而锅炉燃烧又不答应电机停下来，此时选择自动旁路切换就是非常适合的。对于大型发电机组，引、送风机，一次风机等重要锅炉辅机，均为两侧配置，单侧辅机跳机后，锅炉仍可维持燃烧，短时间内不存在停炉的风险，此时选用自动旁路方案就没什么必要了，高压变频器旁路柜手动旁路切换完全满足实际的生产工艺要求。
总之，公道的选择技术方案，不但可以降低设备采购本钱，而且可以大大进步系统的可靠性，高压变频器旁路柜提升变频调速系统的整体性价比，从而在长期的运行中取得最大化的经济利益。
