带你了解高压软启动器晶闸管的触发方式

高压软启动器晶闸管触发系统是系统稳定可靠的关键部分，必须具有抗噪声干扰的能力，能够及时准确的导通可控硅。在这里主要存在两个技术问题：

　　（1）．触发脉冲能够及时准确的触发高压软启动器晶闸管

　　晶闸管是一种电流控制型双极型半导体元件，它要求门极的驱动单元类似于一个电流源，能向晶闸管提供一个特别陡直的尖峰电流脉冲，来保证在任何时刻都能够准确可靠的触发晶闸管。所以晶闸管的门极触发脉冲特性对晶闸管的正常工作有非常强烈的影响。

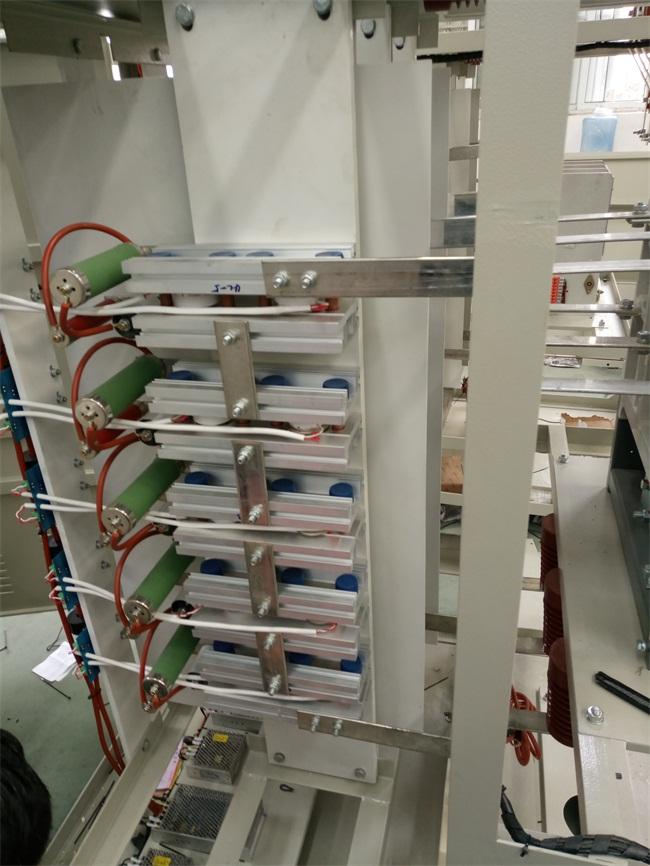

　　在高压晶闸管串联使用时，我们要求相互串联的晶闸管尽可能的一起导通，因为开通较慢的可能会承受过电压而损坏元件，这个时候就要求同组串联的晶闸管开通时间差尽量的小。

　　晶闸管的开通速度主要和门极触发脉冲的幅值以及脉冲上升沿的陡度有关系。也就是说门极触发脉冲的幅值越大，脉冲上升沿越陡，晶闸管开通的时间就越短。所以在电机软起动领域，绝大多数厂家都是采用强触发方式来触发晶闸管。即触发脉冲IG的电流幅值大于或等于10IGT，脉冲上升沿时间tr≤1μs。总之。为了保证晶闸管阀串工作的可靠性，IG要远远大于IGT。

　　（2）．触发高压软起动晶闸管的触发方式

　　高压隔离有三种触发系统，脉冲变压器、直接光触发和光纤触发。脉冲变压器结构简单、成本低，但是其电磁兼容性差，不适合在高压环境下使用；直接光触发系统虽然可靠准确但是价格昂贵，很少被采用；光纤触发系统可靠性好，虽然相比直接光触发系统在电路上增加了一些复杂性，但是相对造价要低很多并且触发准确可靠，所以在高压应用上是首选，目前市场上的高压软起动装置的触发系统基本上都采用光纤触发系统。

　　在高压软起动中触发系统的工作电源一般采取高位取能获得，即触发电路板上的工作电源由动态均压（即RC吸收回路）上的电容供应，这样既避免使用高耐压变压器所带来的高成本，又实现了电气隔离，避免触发信号受到干扰。需要指出的是，高位取能这种方法仅在软起动过程中适用，而在针对一些泵类负载设计的软停车过程中，由于在停止过程的后半段由于主回路中的电流越来越小，会影响到触发板上电能的获取，从而影响到对晶闸管的触发。所以一些厂家的晶闸管软起动装置在生产具有软停车功能的产品时会单独给触发系统额外提供电源，这样就增加了成本。而AB等一些国外公司的软起动装置在这方面技术就比较完善，他们采用了一种叫做低位取能的一种技术，即在低压侧采用一个低压大功率的变压器，在触发板上采用一套电流感应装置，把变压器的线穿过触发板上的电流感应装置，在触发电路板上获得感应电流，来充当电源的作用，这样在软停车的后期触发板可以获取足够的功率来继续触发晶闸管，可以使软停车的后期停车过程更加平稳，减少泵类负载的水锤效应对管道和叶轮的冲击。
