变频器基本接线和参数设定

要知道变频器接线首先得知道变频器接线端子各个字母代表的含义。和熟悉变频器操作手册。

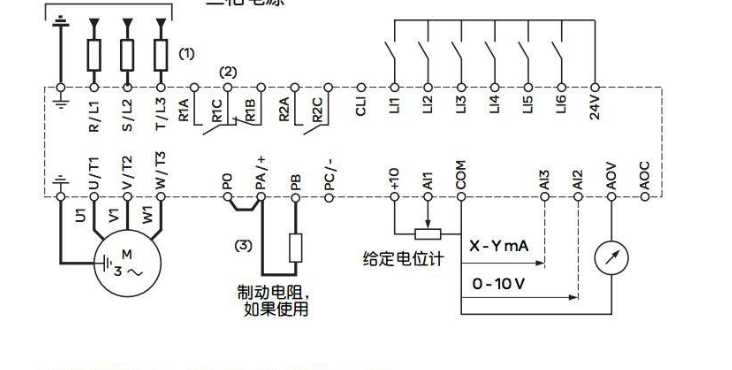

　变频器380V的主要接线端子为输入：R;S;T;输出：U;V;W;还有制动单元的 端子：P+；P;R;R';，普通常用接法就是把输入和 输出接上用键盘就 可以 调速，如果需要外部控制可 在控制板端子上找相应功能即可，参见产品说明；
端子功能分为：方向控制，多段速控制，故障复位，程序控制辅助继电器输出等等功能，每个厂家的变频器端子功能都有定义，可参见产品说明书！

　　控制回路一般的要电机正转的话，就用一个中间继电器，把这二点，控制接点输入公共端和正转启动分别接到中间继电器的常开触点，当中间继电器得电，电机正转，失电，电机停止。
　　变频器参数设定：常见有参数有变频器频率设定、运行操作、最高频率、基本频率、额定电压、最高输出电压、加速时间、减速时间、直流制动开始频率、直流制动时间、起动频率值、起动频率保持时间、停止频率、数据保护、功能代码说明、LCE监视、反向旋转禁止、热继动作电流等。只要按照不同厂家的变频器设置就ok.
变频器有三种操作方式：
　　第一，面板启动，就是所有的参数和功能都是通过面板操作完成；
　　第二，端子启动，就是你所说的加装电位器或者是外部的电流、电压信号作启动；外部的继电器吸合或者刀开关、按钮闭合后启动；
　　第三，通讯，就是所有的信号和参数由通讯控制。如果负载不是很大的话，频率高低都会启动，如果负载比较重那么建议选择一种比较好的启动方式（参数里可以选择）增加启动转矩，并适当加长加减速时间；直接给定50HZ，不会产生冲击电流，变频器会有自己的启动曲线的并根据所设定的加速时间来上升到50HZ，并不是一下子就冲到50的。
