高压软启动器厂家告诉你高压软起动器组成

索维高压软起动器由旁路真空接触器、可控硅高压组件、RC吸收电路、触发电路和控制部分组成的。
中高压高压软起动器产品简介：主断路器、控制变压器、控制模块、可控硅模块、电动机保护模块、高压真空旁路接触器。软起动部分仅包括：控制模块、可控硅模块、高压真空旁路接触器。详细介绍产品采购在线教程维护维修品牌售后产品广泛应用于火力发电、水电、输配电设备、冶金、化工、矿山、矿山、建筑等诸多领域。
旁路真空接触器：软起动器使用电机起动完毕后．此接触器闭合使电机电流经旁路接触器。其选用电压比率是6KV用于3300V．7 2KV用于6000V、7200V；15KV用于1OKV．15KV的软起动器。
RC吸收网络：提供瞬间电压保护电路，以减少dv/dt冲击电压。防止可控硅元件的损坏。
触发电路：提供可达2A以上的强触发脉冲保证串并联的可控硅动态均压．触发电路和可控硅一起是带有高压的．通过光纤和变压器与控制板隔离。可控硅高压组件是由多个可控硅串并联组成的，数量根据用户电机电压来决定。

索维高压软起动器具有以下独特功能：

1、主控板经过严格的电磁兼容测试实验后检验合格，从而具备较高的抗电磁干扰性能．

2、拥有完全自主的软起动器控制技术知识产权，有能力为用户进行免费的软件控制系统升级，保证产品的技术始终处于**地位；

3、负反馈功能：采用动态的模糊控制理念，根据负载转矩的大小、自动调整电机的起动时间与电机的起动转矩。从而实现电机平滑加速．电机转速．达到额定工作转速时，旁路接触器自动吸合，解决了人为设定的起动曲线与负载转矩曲线不匹配的难题。这是我们公司的高压固态软起动柜相比国内其它厂家独特之处；

4、负载适应能力强．具有3种起动控制模式：1)电压斜坡起动：出厂设置为具有限流功能的电压斜坡，可以满足大多数应用场合．其初始转矩设定为电机刚好能带动负载转动时的值．然后电压逐渐的平滑上升。在限定的斜坡时间和电机起动电流范围内．使电机平滑上升到全速运转。2)限流起动：起动时，电流快速增加到限定值，一直到电机全速运行。3)重载起动模式：这种起动模式主要用于电机拖动大惯性负载如风机，球磨机等，延长8秒的切换时间来保证不会因为过早切换带来过大的电流冲击。

5、自由停车或软停车可选：可以适用不同的停车场合一如消除水泵的水锤效应。以满足特殊需要。

6、汉字显示功能：LED液晶屏显示各种工况及各种语言可选，编程及故障状态下均有文字显示说明。操作直观方便。

7、系统通讯功能：内置通讯端口．RS-232与微机的点到点通讯。RS-485与远程终端设备的多点通讯(通讯协议Modbus及Porfibus可选)通过此项功能可以直接与上位PC机通讯来实现遥控及遥信等功能。通讯规约采用国际标准规约。

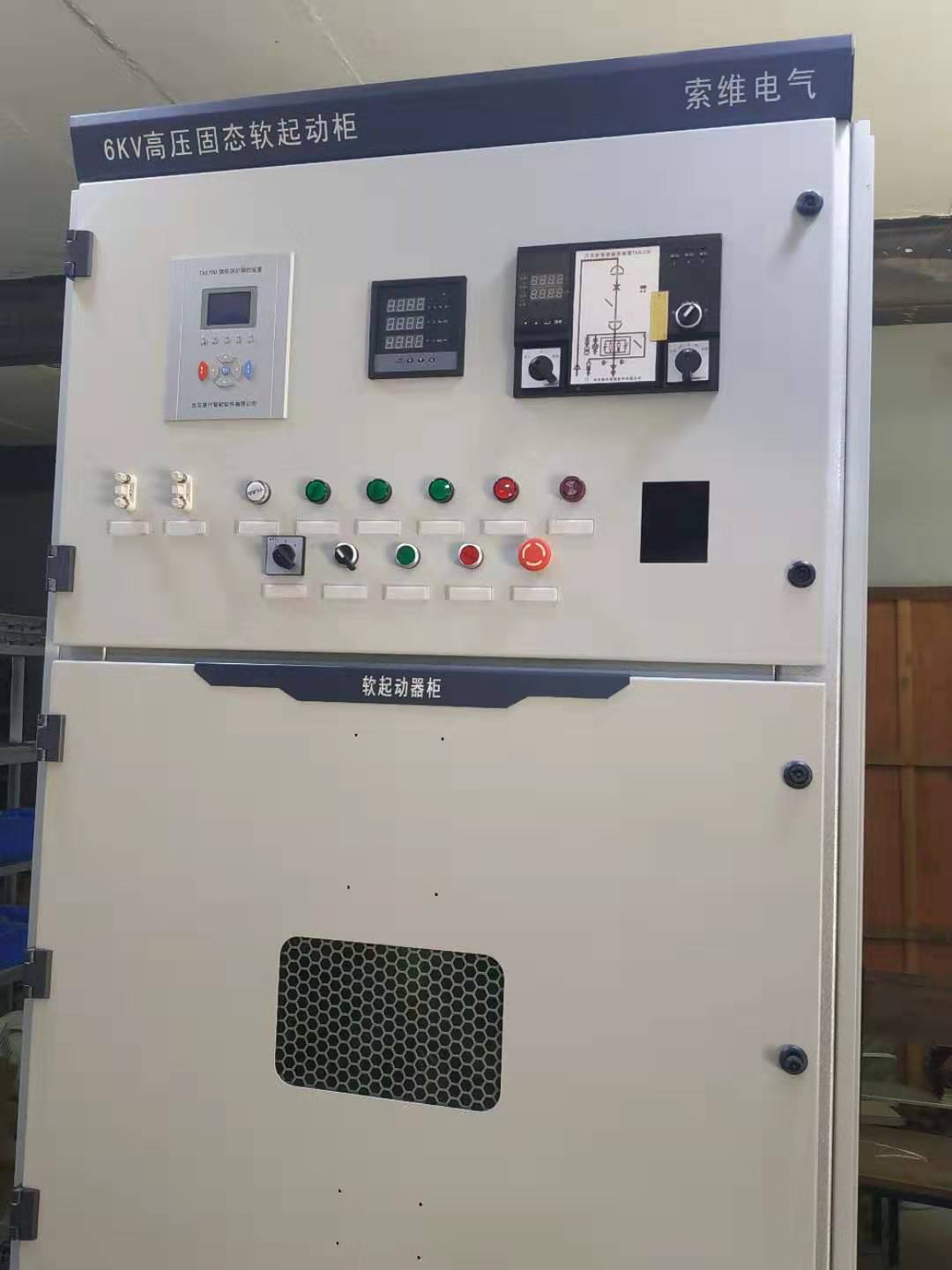

      概述   完整的包括：控制变压器、控制模块、可控硅模块、电动机保护模块、旁路真空接触器。软起动部分仅包括：控制模块、控制变压器、可控硅模块。高压固态软起动柜广泛应用子电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理等行业的鼠笼式交流电机。作为三相电压3KV～10KV中高压电机起动、控制、保护、软停之用。
     性能指标  符合标准：GB311.1-1997{高压输变电设备的绝缘配合}GB 3906-91{3-35KV交流金属封闭开关设备)GB/13422-1992{半导体电力变流器电气试验方法}GB/T3859.2-1993{半导体变流器基本要求的规定}GB/T3859．2-1993{半导体变流器应用导则)IEC60529(外壳防护等级(IP代码)}IEC298(1kv以上52kv以下交流金属封闭开关设备和控制设备}IEC60470{高压交流接触器}0EC61000{电磁兼容性}JB/Z102{高压电器使用于高海拔地区的技术条件}GB/TP 11022-99{高压开关设备和控制设备标准的共用技术要求}

      使用环境：
1.周围空气温度不高于+50℃，且24h内平均温度不高于+45℃．不低于-20℃；
2.空气清洁相对湿度在**温度+50℃时不超过50％．在较低温度时允许有较高的相对湿度，如+20℃时为90％；
3.海拔高度不超过2000m；
4.没有火灾**、严重粉尘、化学腐蚀及剧烈震动的场所；
5．软起动柜适用于以下温度运输和储存：-25℃+55℃；在短时间内(不超过24h)不超过+70℃；(若上术述使用条件不能满足时．应由用户和制造厂协商解决。)
应用举例泵、风机、抽油机、空气压缩机、输送机、搅拌机、传送带、破碎机、球磨机、压塑机、离心机、船用水泵、升降机、起重机、推进器、锚泊绞车、制冷压缩机等重载机械。
       高压软起动器的原理图系列的控制核心是微处理器CPU。这个微处理控制系统可以对电机进行起动和保护。CPU控制SCR进行相位角触发控制以降低加在电机上的电压,然后通过控制加在电机上的电压和电流平滑的增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连接在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机。
          高压软起动器结构原理图设计结构系列高中压(3300V-15000V)软启动柜应该配合装有真空断路器的进线柜一起使用启动柜分嵌装高压电机保护系统(G型)和无保护系统(E型)；用户可以根据自己情况选择。一般如果进线柜已经配有电动机继电保护系统．则选用无保护E型更经济些,否则应该选用G型。真空断路器进线柜上的真空断路器是允许电机带负载起动的。这个开关应该具有负载短路时起动和带负载停机的能力。其最大值设计是：6KV真空断路器使用3000V-3300V的起动柜。7.2KV用于6000V-7200V起动柜．而15KV用于10-15KV的软起动柜。软起动柜：软起动部分是由旁路真空接触器、可控硅高压组件、RC吸收电路、触发电路和控制部分组成的。旁路真空接触器：软起动器使用电机起动完毕后．此接触器闭合使电机电流经旁路接触器。其选用电压比率是6KV用于3300V．7 2KV用于6000V、7200V；15KV用于1OKV．15KV的软起动器。RC吸收网络：提供瞬间电压保护电路，以减少dv/dt冲击电压。防止可控硅元件的损坏。高压软起动器触发电路：提供可达2A以上的强触发脉冲保证串并联的可控硅动态均压．触发电路和可控硅一起是带有高压的．通过光纤和变压器与控制板隔离。高压软起动器可控硅高压组件是由多个可控硅串并联组成的，数量根据用户电机电压来决定。
