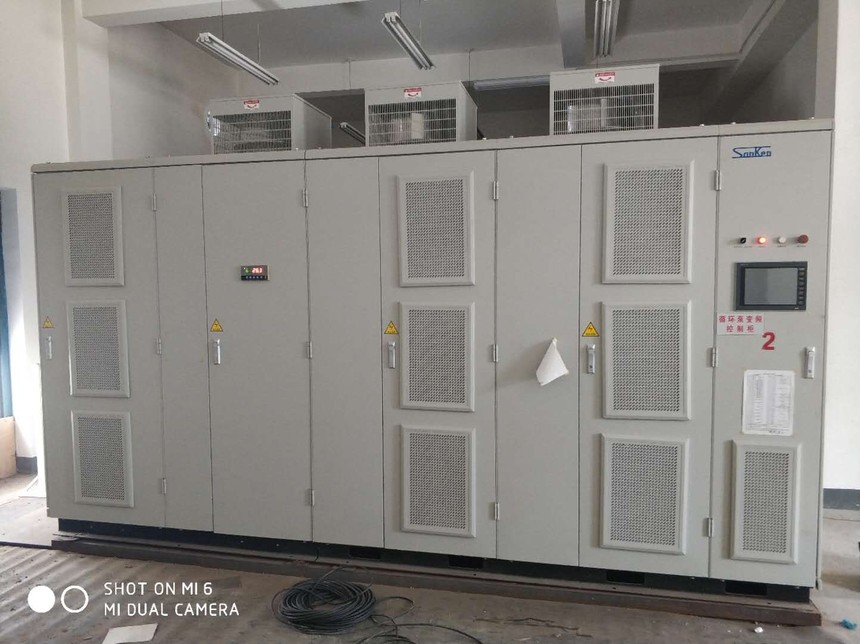

高压变频器的调试方法和步骤
山东新风光电子科技股份有限公司是由兖矿集团投资控股的专业从事电力电子节能控制技术及相关产品研发、生产、销售和服务于一体的国家高新技术企业。
索维电气提供高压变频器的调试和高压变频器维修维护保养服务。欢迎客户咨询洽谈。
今天索维电气告诉你风光高压变频器的调试方法和步骤如下：
①将柜门上的隔离开关拉下，并将柜门上的“变频启动”按钮旋开，使其呈断开状态。送电后，用万用表的“2500V”挡测量三相输入电压（一定注意安全），应在规定的范围内且三相平衡。若不正确，应停电检查供电电源。
②确认电源正常后，合上隔离开关，用万用表检测220V控制电源的波动（测量里面的接线插盒即可）是否在规定范围内(±20%)。若超出此范围，应拉下高压隔离开关，调整控制变压器的接头，直至满足要求。
③在一个单相插头上取一根线接在控制端子排的“C”端子上，将另一头的两相插在接线盒上（对于老机型，一根线接在“C”端子上，另一根线接在“D”端子上），合上隔离开关，变频器应能送上控制电流，面板上显示“43.21”，过几秒后“PRO”灯亮（新机型）或只有“PRO”灯亮（老机型）。若不显示，可将插头反过来重新插入。
④确认面板显示正常后，可检查变频器的控制功能是否正常。用万用表检测延时晶闸管两端的电压（即延时电阻上的电压），应在1.00V左右。将变频器的“开／停机”开关打在“开机”位置，变频器应能开机；调节“频率调节”旋钮，变频器的频率应从"2.00”升至“50.00”。用万用表测量变频器的三相输出端子（这时应从变频器一侧测量，因柜子并没有接通主电源，变频器的主接触器没有吸合），三相电压应相互平衡，对中线也应相互平衡。2300V等级的三相电压为15V左右，对中线为10V左右；1140V等级的三相电压为9V左右，对中线为5V左右。若不平衡，应检查柜子在运输过程中有无掉线或其他问题。
⑤运行参数的设置。这包括变频器参数和电动机保护仪参数的设置。
·变频器参数的设置。因变频器出厂时一般是按2300V/125kW或1140V/75kW设计的，因此，应根据现场负载的要求重新设置，包括额定电流、过载保护电流，而其他参数一般不需要修改。
·电动机保护仪参数的设置。电动机保护仪的参数包括欠载电流、过载电流、欠电压设置、过电压设置等。
参数的设置方法可参照相应的说明书进行，主要有两种，即BK-3型和BK-J1型。BK-3型的设置方法是：在显示器显示“P”（刚送电或按4次“上挡”键）时，可对参数值进行修改。根据需要的数值，按相应的数字键，再按“上挡”或“下挡”键，最后按相应的功能键，即可完成参数值的修改。
BK-JI型的设置方法是：在就绪画面（刚送电或按4次“上挡”键）状态下，按一次“上挡”键，再按一次“整定值”键，屏幕显示整定值操作画面。画面上有光标闪烁，在光标闪烁位置可输入相应的数据。按“移动”键，光标可上下移动，屏幕右上角的箭头（“↑”或“↓”）指出当前的移动方向。按“上挡”、“方向”键可以改变箭头的方向。输入完毕，应按4次“上挡”键，保存修改结果。
⑥带载运行。参数设置好后，将插盒上的插头拔下，并将外接的“C”点（或者“C”、“D”两点）上的线拆掉，这时就可以带载运行了。
将柜门上的“变频启动”按钮按下，待设置的延时时间到达后，机内接触器吸合，变频器显示“43.21”且“PRO”灯亮（新机型）或只有“PRO”灯亮（老机型）。将变频器上的“开／停机”开关打在“开机”位置，变频器的频率即可从最低频率逐渐上升。调节“频率调节”旋钮，使频率先升至30Hz，用钳形电流表测量三相输出电流，应基本平衡，不平衡度不应超过20%。然后升至用户要求的频率，再用钳形电流表测量输入、输出电流，三相都应基本平衡。
若在调节过程中出现频率不上升的情况，即调整频率调节旋钮时频率不上升，输出电流持续增大，呈限速保护状态，直至过电流保护，这可能是低频补偿不足造成的，可调节主控板上的补偿电位器（老机型）或通过设置变频器的参数“低频补偿”（新机型）予以解决。调整时注意只要输出电流下来，频率能升上去即可，但也不可调整过大，以免过补偿。在运行过程中电流过大，会使电动机及变频器过电流而不能正常运行。
正常运行后，可根据运行电流将电动机保护仪的参数重新调整一下，以达到既能可靠保护又能正常运行的状态。调整完后，用变频运行。正常后，启动电动机保护仪。保护仪显示正常后，旋开“变频启动”旋钮（投入电动机保护仪保护，不旋开不起作用），柜子上的各种仪表指示都正常，调试完毕。
