热金属检测器接线图解

热金属检测器主要用于冶金工业系统中，通过对高温工件的检测，判断工件的运动位置，输出一控制用开关信号。
热金属检测器结构上包括光电转换线路，电子开关比较输出线路和电子补偿线路。热金属检测器运作原理：透镜将被测物体发出的红外线热辐射传送到光电转换线路转换成电信号并放大后送至电子开关比较线路，当辐射量达到触发点时（可自行设置不同温度触发点，调节蕞佳温度影响），电子开关输出线路就被触发。同时特别设计的电子补偿线路能补偿高温环境和器件老化带来的变化，无需人工调节，可在恶劣环境下连续运作稳定、可靠。

热金属检测器具有以下特点：

    (1) 可在较恶劣的环境下工作(如高温、潮湿、水雾，粉尘等恶劣环境中)。

    (2) 可长时间连续可靠工作。

    (3) 本检测器为电源、控制器、输出一体化，安装方便。

    灵敏度：顺时针旋转，由低到高；

    保护：直流输入极性保护，电平输出短路及过载保护；

    操作角度：方位角±45°，俯仰角±45°；

    激光瞄准：根据用户要求，可加装红色激光瞄准装置，便于安装调整。

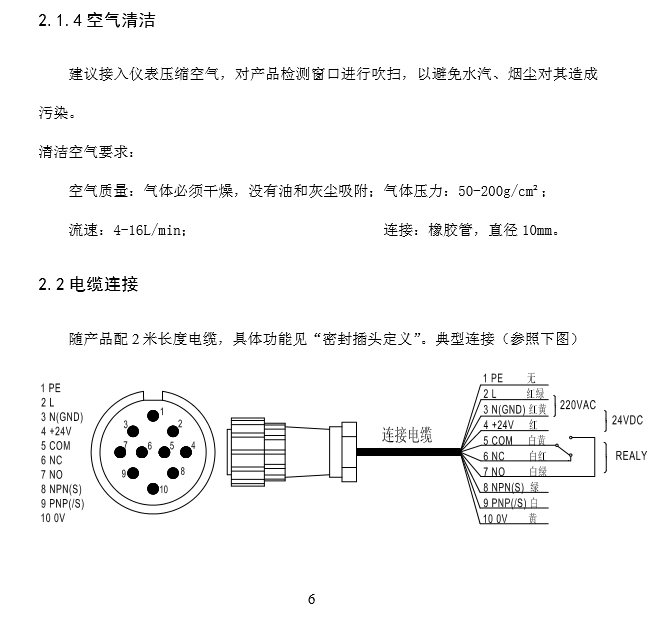

热金属检测器接线图解：

热金属检测器附件使用：

光栏：

    为了使HMD能适合各种条件工作，配有四种光栏板(Φ2、Φ4、Φ8、Φ16)，可用来改变视场范围的大小。

冷却接口：

    冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。

吹扫接口：

    检测器视场内水汽、烟尘时，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹扫口应加上0.3MPa压缩空气。

热金属检测器配线：

    a、从检测器到电气室的电缆应尽量使用屏蔽电缆。

    b、检测器到控制室连接的电缆，要在200m以内，不可过长。

    c、电缆经过较高温度区时须采取安全防护措施。
