6KV、10KV高压软启动器原理图接线图

      6KV、10KV高压软启动器原理：高压软启动器实际上是—个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。用软起动器起动电机时:设置一个初始电压，晶闸管调压电路的输出电压就从这一点开始上升;设置一个升压时间，逐渐增加晶闸管调压电路的输出电压，电机逐渐加速;设置—个限流倍数，根据电流互感器测得的实际电流值，控制晶闸管调压电路的输出电压，使电机的实际电流不超过限流值。这样在整个起动过程中，10kv电机固态软启动柜的输出是一个平滑的升压过程(且具有限流功能)，直到晶闸管全导通，电机在额定电压下工作。
6KV、10KV高压软启动器性能特点：
　　1、起动电流小，起动平滑稳定；
　　2、体积小，适用于空间小的配电室或井下，是水阻柜的三分之一；
　　3、可以频繁起动，适用于经常需要停机的工况；
　　4、可以实现智能化控制，让操作更简单人性化；
　　6KV、10KV高压软启动器全面的保护功能：

       1、过载保护共6级保护级别，根据所设定的过载保护曲线进行保护；
　　2、过流保护：20～500％Ie 通过检测运行过程中的电流实现运行过程中的过流保护；
　　3、过压保护：主电网电压上升到120％额定电压时延迟1～10S(可调)，跳闸保护；
　　4、欠压保护：主电网电压低于额定电压70％时延迟时间1～10S(可调)，跳闸保护；
　　5、缺相保护：当任意一相缺失时，跳闸保护；
　　6、相序保护：可设置相序检测，当检测到相序错误时保护；
　　7、相电流不平衡：主回路电流不平衡度超过设定数值（0～100％可调），跳闸保护；
　　8、接地电流故障：当接地电流超过设定数值，跳闸保护；
　　9、起动超时保护：在设定的最长起动时间内（0～120S可调）电动机仍未达到全速跳闸保护；
　　10、具有自检程序：开机自检。

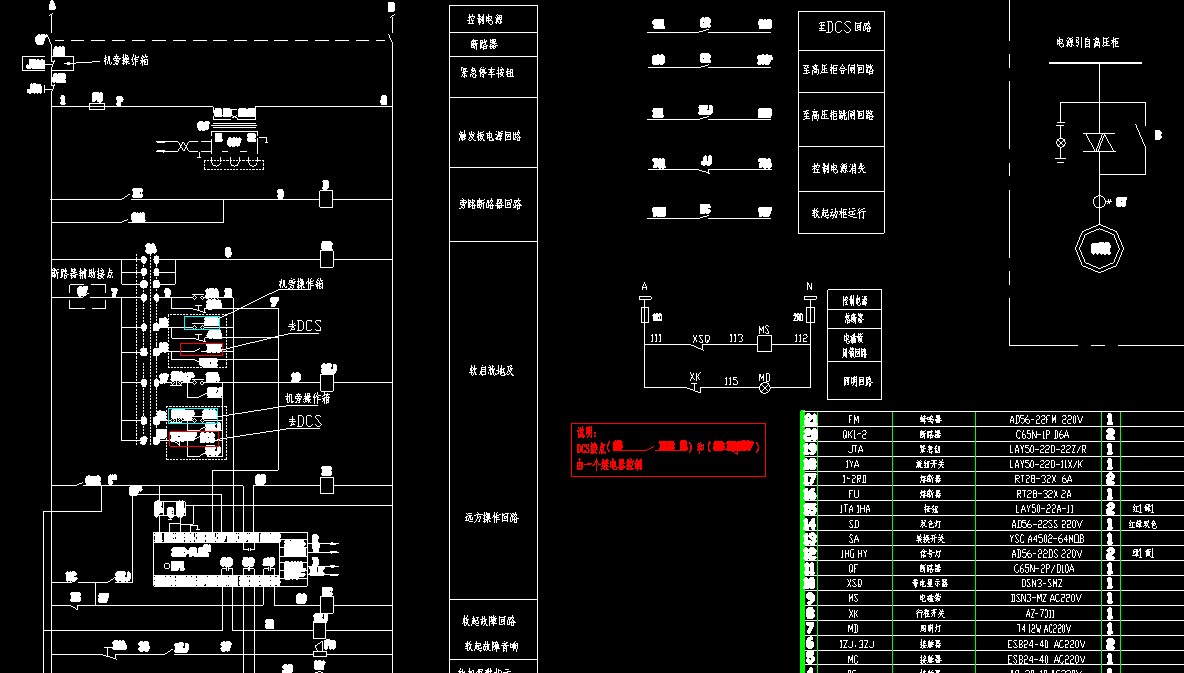

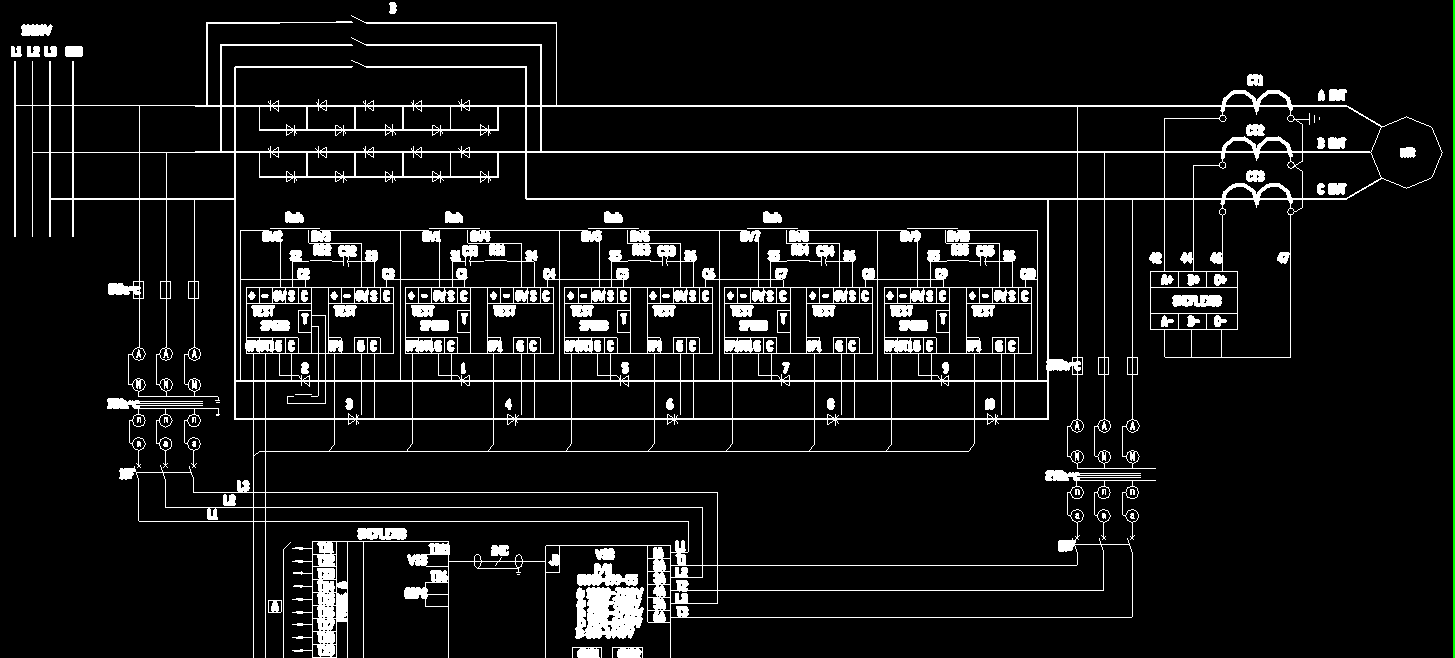

6KV、10KV高压软启动器原理图接线图：
