       高压软启动器厂家索维电气提供高压软启动器定制生产，厂家直销，亲民价格，质量有保证，索维高压电机固态软起动柜具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。与其它传统的起动方法相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。现已在机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。
一、高压软启动器技术特点

完整的SWS系列软起动装置是一个标准的电机起动、保护装置，用来控制和保护高压交流电机。标准的SWS产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

1.  可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。
2. 可控硅保护部件：主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
3. 光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。
4. 真空开关部件：在起动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。
5. 信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。
6. 系统控制与显示部件：32位ARM核微控制器执行中心控制、LCD液晶\触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。
7. 安装使用简单：SWS是一个完整的电机起动控制和保护系统，安装时只需连接电源线和电机线即可投入运行，在加高压运行前，允许使用低压对整个系统进行电气测试。
8. 备份特性：装置内部装有可直接起动电机的真空接触器，如果ZGQ出现故障，可利用真空接触器直接起动电机，以保证生产的连续性。
9.  以高压晶闸管为主回路部件，并具有均压保护和过电压保护系统。
10. ZGQ安装电磁闭锁装置，防止在带电情况下误入高压装置内。
11.  先进的光纤传输技术，实现高压晶闸管的触发检测与低压控制回路之间的隔离。
12.  采用32位ARM核微控制器执行中心控制，控制实时高效、显示直观、可靠性高、稳定性好。
13.  中/英文液晶\触摸屏显示系统，操作界面人性化。
14.  具有RS-485通讯接口，可与上位机或集中控制中心进行通信。
15.  所有电路板均经过严格的老化实验。

3.当电机达到全速运行后，电机电流降到正常全速运行的电流值，SWS系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止SCR导通所产生的压降引起的热损耗，提高了工作效率及可靠性。

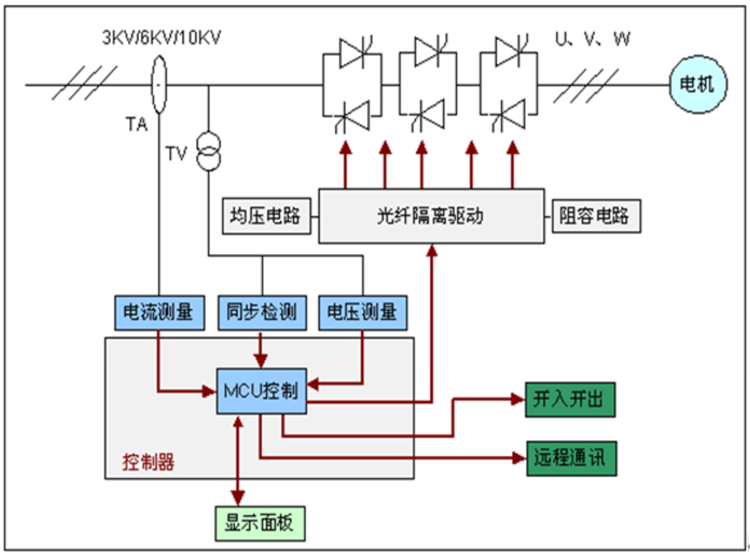

4.微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。如图(1)所示。

1）显示屏选用触摸屏，内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。如图(1)所示。

2）脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。如图(1)所示。

3）取能触发部分 如图(1)所示。

脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，最终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。
