高次谐波该如何抑制消除呢

发布时间：2022-11-21 热度：

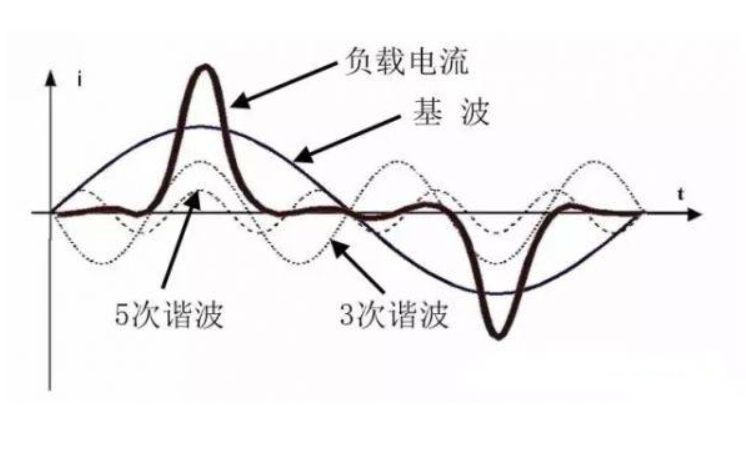

         高次谐波的抑制，主要是减少或消除注入电网的谐波电流，控制谐波电压和电流在允许范围内，抑制谐波电流的主要措施为：改善供电环境、降低谐波源的谐波含量，吸收谐波电流。其中吸收谐波电流是目前使用广泛，且最有效的抑制谐波的方法。常用方法有：无源滤波器，有源滤波器。 无源滤波器(FC)

（1）无源滤波器
        无源滤波器属于被动的吸收式滤波，在谐波源比较简单的系统中，结合功率因数补偿，选用高性能的滤波电容器，串联高线性的滤波电抗器，组合成滤波补偿器，在吸收系统中主要的谐波分量时，补偿无功功率。无源滤波又分为调谐和非调谐的两种滤波技术，调谐式无源滤波技术主要为滤波，其效率可达70%，但配置的容量很大，投入时会造成电压波动，且易造成过补偿。其计算和配置复杂，存在谐振的危险，无法满足要求。目前已不使用。非调谐式无源滤波技术是抑制谐波进入电容器，避免谐振。其配置简单，但滤波效果差。
（2）有源滤波器(APF)
       有源滤波器属于动态消除滤波，一般用于重要负荷场所，根据用电设备对谐波的敏感程度，为达到最佳的滤波效果，配置动态有源滤波器。有源滤波器是采用开关元件，通过数字信号处理和脉宽调制技术，根据检测到的谐波分量，产生一个幅值相等、相位相反的电流，在谐波源处注入系统，使电源的总谐波为零，达到实时补偿谐波电流的目的。与无源滤波器相比，该技术对清除谐波效果大，可滤除97%以上的谐波电流，其滤波特性不受系统阻抗的影响，可清除与系统阻抗发生谐振的危险，不仅能补偿各次谐波，还可抑制闪变，补偿无功，有一机多能的特点。该技术不存在导致过补偿和引起电压波动的问题，具有自适应功能，可自动跟踪并补偿变化中的谐波。
