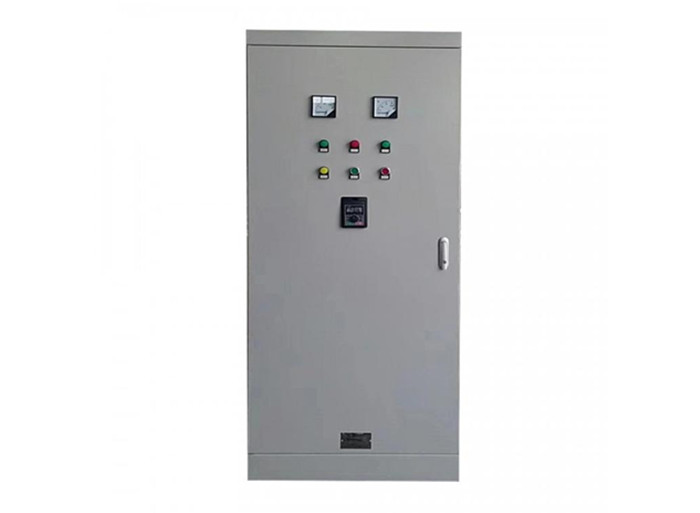

电机起动柜控制柜

发布时间：2022-01-06 热度：

索维电机起动柜电机控制柜广泛应用于风机控制、水泵以及破碎机球磨机等设备的控制，应用行业有造纸、供水、消防、市政等。

一、电机起动柜电机控制柜性能特点：

1. 自主研发的高性能电机软起动器，实现从零到额定转速的无级加速，对电网、管网无冲击，大大延长了设备使用寿命；

2. 选用国内或国外品元器件，控制系统科学合理的设计是传统启动控制的升级换代产品。

二、电机起动柜电机控制柜适用范围：

1. 各类水泵、风机、以及机械设备传动交流电机的平滑起动与控制；

2. 控制三相异步电机的无级加速。

三、电机起动柜电机控制柜技术参数：

1. 控制方式：多种启动方式满足各类负载的需求。

2. 起动方式：软起动。

3. 电机功率：≤630kW。

四、电机起动柜电机控制柜工作条件：

1. 空气温度不超过40℃，最低温度不低于-5℃。空气温度24小时平均温度不超过35℃。

2. 安装地点海拔高度不超过2000m.

3. 空气月平均最大湿度不大于90%（平均气温在25℃时）。

4. 工作电压380的百分之十。

五、电机起动柜电机控制柜起动方式：

1. 直接起动：线路简单，适用于7.5KW以下的电机

2. 星三角降压起动：起动电流较小，适用于15KW以上的电机

3. 自耦降压起动：起动电流小，电机接法简单，适用于15KW以上的电机。

4. 软起动：起动电流平滑，无冲击，适用于15KW以上的电机。

5. X型：消防专用控制。按国家消防规范设计。消防、喷淋泵的启动可由机箱面板手动，消火栓按钮启动，压力表开关启动，消防中心DC24V启动。并有输给消防中心的各泵开停状态问答信号。

六、电机起动柜电机控制柜使用说明：

1. 安装接线时，必须严格按照字母符号说明级接线端子示意图对应联接，完成合应仔细复核接线是否有误，再核对所控制电机的实际容量与产品所控制的容量是否相符。如不符则参考各参数表中所列的数据，重新整定电流，时间转换装置的电流动作值和保护延时整定值，及热继电器整定值。

2. 手动操作：送上电源，则电源指示灯亮，将功能开关打在手动位置，开启各分泵控制开关（该开关与各组水泵相对应）将水泵工作选择开关打在所需的位置（即选好主用泵及备用泵），按起动按钮，电机开始启动，启动指示灯亮，当起动电流降至1。5倍额定电流时，电动机自动转换到全压运行状态，工作指示灯亮。按停止按钮，电机停止工作，停止指示灯亮。启动时如发现电流转换倍数不准确，应根据实际情况现场调整。如果某些控制电路利用时间继电器转换，应观察电流表在电机从启动到电流降至1。5倍电流所需的时间，重新整定时间继电器的时间设定值。

3. 自动操作：合上自动空气开关，选好主用泵、备用泵，将功能开关打在自动位置，开启各分泵开关，水泵控制器根据液位高低，通过浮球开关位置的变化，自动启动主用泵或投入备用泵或停止水泵运行。

4. 故障：当水泵发生故障时，如电机过载、缺相、超温及泵体漏水时，本产品自动切断电机供电，终止电机运行，并对各种故障作出相应的指示。如果使用的是互备型控制器，则在任一组主用泵发生故障后，备用泵自动切入工作。

5. 电动机在起过过程中，操作人员须监视控制器起动结束后，是否进入运行状态，以免起动时间过长而引起自耦变压器和电动机的损坏，对于不常用的水泵控制器，如控制消防、喷淋泵等其它种类水泵，应定期开始运行、检查。

6. 自耦降压启动柜的自耦变压器允许从冷态连续起动两次，每一次起动时间为15S，间隔时间最低20S，自耦减压起动的时间根据电动机的功率不同通过时间继电器可调节。延时时间可调节范围为15-120S.

七、电机起动柜电机控制柜安装、投入运行前的检查：

1. 安装装置在安装前应根据柜箱的外形尺寸参照安装说明在壁上予埋以安装控制箱用的予埋件，在混凝土地坪上予埋固定柜箱用的地脚槽钢。

2. 根据设计图纸进行外部接线，安装完毕后必须清除柜箱内的灰尘及遗留异物。

在投运之前进行以下各项检查：

1. 检查控制柜的一次接线、二次接线是否正确无误码率，元件规格是否符合要求。

2. 检查，空气开关、接触器、热继电器及其它无了件工作是否灵活，有无卡轧现象。

3. 检查柜箱内有无异物、坚固螺钉是否松动等缺损现象。

4. 按有前规程进行必要的电气试验如测绝缘电阻等。
