判断IGBT模块是否正常的方法

发布时间：2022-05-15 热度：

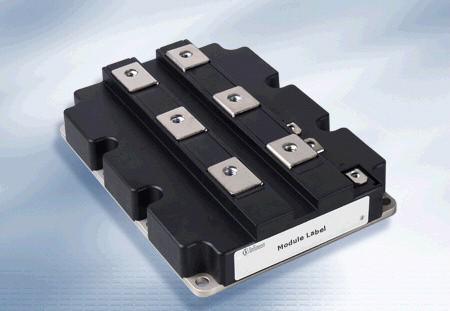

按照以下方法你就会判断IGBT模块是否正常：
       首先判断IGBT的极性，方法是将万用表拨在 R× 1K 挡，用万用表测量时，若某一极与其他两极阻值为无穷大，调换表笔后该极与其他两极的阻值仍为无穷大，则判断此极为栅极（G）。其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。在测量阻值较小的一次中，则判断红表笔接的为集电极（C)：黑表笔接的为发射极（E）。

       判断好坏。将万用表拨在 R× 10K 档，用黑表笔接 IGBT 的集电极（C)，红表笔接 IGBT 的发射极 (E)，此时万用表的指针在零位。用手指同时触及一下栅极（G）和集电极（C)，这时 IGBT 被触发导通，万用表的指针摆向阻值较小的方向，并能指示在某一位置。然后再用手指同时触及一下栅极（G）和发射极（E)，这时 IGBT 被阻断，万用表的指针回零。此时即可判断 IGBT 是好的。
      注意事项。任何指针式万用表铃可用于检测 IGBT。注意判断 IGBT 好坏时，一定要将万用表拨在 R× 10K 挡，因 R× 11K 档以下各档万用表内部电池电压太低，检测好坏时不能使 IGBT 导通，而无法判断 IGBT 的好坏。但在进行逆变侧 IGBT 模块检测时需注意其内置二极管与整流侧 IGBT 模块方法上有所不同，需要引起维修者注意。需要特别说明的是，经过测试后，完好的 IGBT 模块的栅极应进行短路放电，防止因栅极间剩余电压造成 IGBT 导通，导致 IGBT 模块在维修后上电试验时损坏。更换 IGBT 模块时，使用的电烙铁必须进行接地防止感应电压损坏 IGBT 模块。
