西安高压变频器功率单元常见故障与维修

发布时间：2022-03-19 热度：

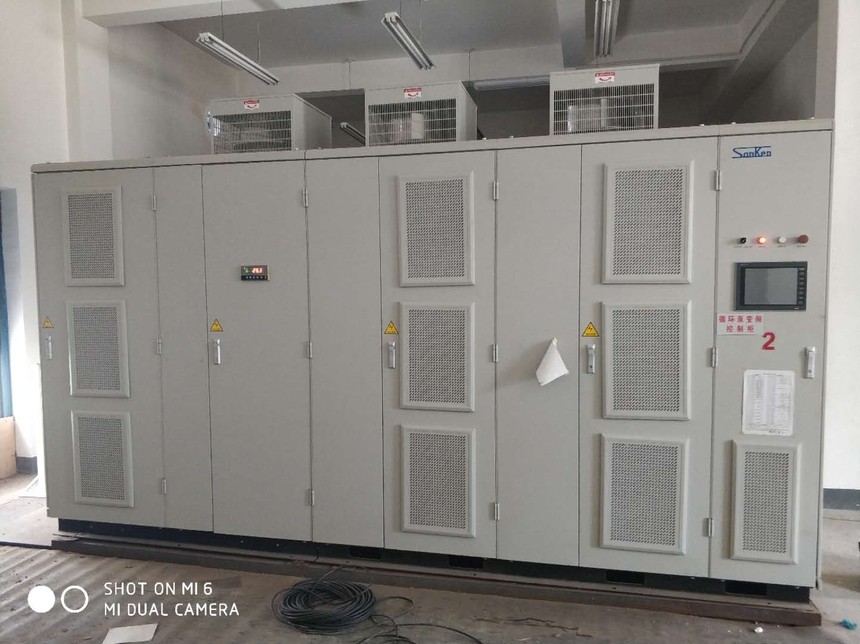

       索维电气提供西安高压变频器功率单元故障诊断与维修服务， 高压变频器功率单元串联可以实现高压输出，主要是因为IGBT的耐压不够，需要多个串联才能达到高压6000V、10000V，每个功率单元由移相变压器二次线圈供电，功率单元输出PWM波形，输出电压为690V，相间功率单元输出电压波形合成后相电压达到交流额定电压，移相变压器二次线圈相互间存在相位差，实现多重化串联整流供电来消除对电网的谐波干扰。今天我们为大家介绍下高压变频器功率单元常见故障与维修。
    一个完整的功率单元主要由熔断器、整流桥、电解电容、IGBT、单元驱动板、旁路执行机构等几个部分构成。
1.1高压变频器熔断器故障与维修
        当变频器人机界面上显示熔断器故障时，根据对应单元编号查找，用万用表检查对应单元的两只熔断器，出现熔断情况时应更换同规格熔断器，更换完成后送电进行故障复位，一般情况下可以恢复正常运行。如不能恢复正常运行，则更换功率单元解决。
   1.2光纤故障与维修
        出现光纤故障时，应分不同情况进行维修。常见光纤故障有以下3种情况：（1）光纤本身故障：处理方式为更换光纤；（2）因功率单元熔断器故障，出现光纤故障报警，则更换相应功率单元的熔断器；（3）光纤板故障：更换对应的光纤板。
  2功率单元常见重故障分析与维修
      2.1IGBT重故障
        主要表现为出现熔断器故障更换熔断器后仍然熔断，多为IGBT非可逆性损坏或炸管，分析其原因多为IGBT击穿或高压变频器运行中频繁停送电引起。对炸管故障能够比较直观判断出故障点，但在多数情况下，IGBT损坏后很难从外观上判断出故障点。在不具备试验条件的情况下，常规判断IGBT模块是否正常的方法如下：（1）判断极性。首先将万用表拨在R×1K挡，用万用表测量时，若某一极与其他两极阻值为无穷大，调换表笔后该极与其他两极的阻值仍为无穷大，则判断此极为栅极（G）。
