变频器常见的故障缺相，怎么确定变频器缺相呢，首先要进行缺相分析 在三相交流电路中，通过三相整流桥整流，得到直流母线上515V的直流电压。如果有一相断路或整流半桥的整流二极管坏，电路变为单相整流，便发生了缺相故障。索维电气提供西门子变频器维修服务以及变频器报欠压与缺相故障分析。
-
正常情况 当变频器正常工作时，直流母线上的电压 如图所示，一个工频周期内将有6个波头，此时直流电压 的最大值为537V，平均值为515V，最小值465V。对于一个7.5KW的变频器，其滤波电容容量一般为900 ，当满载运行时，电压降落大约为40V，即平均电压为500V左右。当滤波电容容量下降，满载时平均电压会低于500V。
-
缺相情况 当输入缺相时，一个周期内只有2个电压波头，且整流电压最低值为零。此时电压的平均值为342V，比正常情况低了170V。但当空载时，因为有滤波电容，仍可使直流母线上电压达到500V以上。当变频器一带载，电压随负载的增加迅速下降，当频率上升到十几Hz，电压下降到400V以下。最好的判断方法是用电压表测量开机时直流母线电压的下降情况。变频器主要用来调速变频器的原理都差不多，主要用来改变异步电机的转速， 变频器报欠压与缺相故障分析
2.欠压 欠压是指直流母线上的电压较低，当低于了变频器的欠压检出值，变频器报欠压。造成变频器欠压的原因有两个方面：
-
380V交流电低于了正常值（低于360V），使变频器的直流母线上的电压下降。
-
变频器内部电路问题，如SL接触器不能吸合，限流电阻造成直流母线电压低；变频器检测电路故障，造成变频器误报等。 不管是由什么原因造成的欠压，都可以用测量直流母线电压的方法检测出来。 变频器报欠压与缺相故障分析 若有电压、电流，则检查电缆是否有单相接地情况，电机转子绕组是否开路。18.单元重故障。单元重故障共有5种，包括熔断器故障、驱动故障、单元过热、单元过压、光纤故障，其中前3种故障可以旁路（若单元带有旁路功能，且旁路级数设置为非0时有效）。19.熔断器故障检测到单元缺相时，报熔断器故障。请检查是否因为主电源停电引起；
3.变频器瞬间掉电欠压保护
大型企业，当有大型电器启动时，会造成电压的瞬时下降，当电压下降到变频器的欠压保护值时，变频器便停止输出。 遇此情况，设置瞬时停电再启动。变频器缺相故障维修是常见的故障之一，要知道变频器产品中主要有单相220V与三相380V的区分，当然输入缺相检测只存在于三相的产品中。图1所示为变频器主电路，R、S、T为三相交流输入，当其中的一相因为熔断器或断路器的故障而断开时，便认为是发生了输入缺相故障。
4. 变频器输入缺相的检测方法
当变频器不发生缺相的正常情况下工作时，Udc上的电压如图2所示，一个工频周期内将有6个波头，此时直流电压Udc将不会低于470V，实际上对于一个7.5kW的变频器而言，其C的值大小一般为900uf，当满载运行时，可以计算出周期性的电压降落大致为40V，纹波系数不会超过7.5％。而当输入缺相发生时，一个工频周期中只有2个电压波头，且整流电压最低值为零。此时在上述条件下，可以估算出电压降落大致为150V，纹波系数要达到30％左右。
5. 变频器缺相故障的对策
对于变频器发生缺相故障时，可以从以下几方面进行检查：首先，通过电压表或钳型表来判断变频器输入输出是否正常。

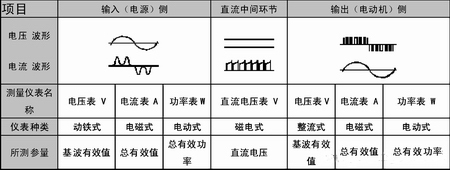

主回路电气测量的说明如表1所示。
表1 主回路电气测量
（1）检查变频器的输入和输出线路是否正常。
变频器的很多故障是来自于外围线路，如断路器、接触器、电抗器、滤波器等，只有确保外围线路是正确无误的情况下，才能使变频器工作在安全可靠的电气环境中。
（2）检查变频器内部的主回路，包括整流桥、IGBT和驱动板。
