高压软启动柜原理和高压软启动尺寸

发布时间:2022-04-23 热度:

        SWS高压固态软启动器是我公司针对电机在应用过程中存在起动电流大 、起动力矩小,起动时对电网冲击大,从而导至电机使用寿命短、维护工作量大、维护费用高等问题而计设计的产品。使用我公司 SWS高压软起动可以减少您以上的困扰,有效地减电机在起动时电流大、起动力矩小、对电网的冲击的问题,增強了电机的使用寿命。而且减少电磁干扰。起停自如。
        SWS高压固态软启动器适用于额定电压3-10KV交流电机起动。广泛应于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等工业领域,能很好的与电动机拖动设备配套使用。如:水泵、风机、压缩机、粉碎机、搅拌机等各种机电设备。
SWS系列高压固态软起动原理:

       索维SWS系列高压固态软起动装置,是一种用于中中压大型鼠笼电机频繁起动的设备。利用**的晶闸管阀组件串、并联技术、计算机技术、电磁兼容技术、信息处理技术、低功耗技术和高电压技术,从而实现减少大电机起动时对电网及设备的有害冲击、软停车时可避免突然停车对设备产生的损伤、大大减少起动设备的占地面积、节省综合投资费用、延长电机寿命、节能效果明显,晶闸管软起动装置是当代中中压软起动的主导产品。
 SWS系列中高压固态软起动装置是串接在三相交流相电压与三相交流异步电动机输入端之间,通过同时调节三个独立的反并联晶闸管阀组件的延时导通角来改变三相异步及同步电动机的交流输入电压幅值,因此改变了三相输入交流电流的有效值,从而达到恒流起动或按
一定斜率变化的曲线起动(停车)目的。当起动完成后,本装置输出电压达到额定值。这时将自动控制三相旁路接触器 KM 吸合,电动机投入电网运行。

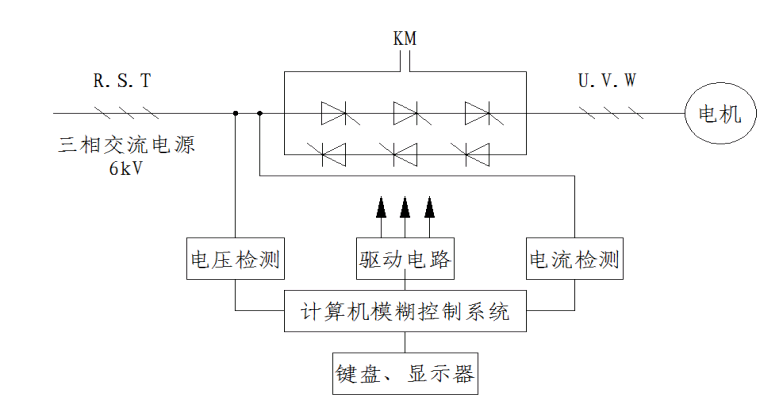

下图为总体控制框图:

高压软启动柜原理

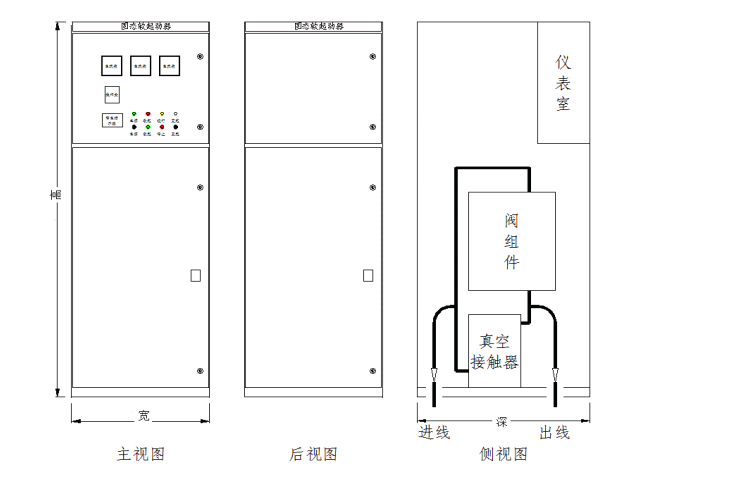

高压软起动柜外型尺寸:

高压软启动器尺寸



常备标准高压软启动柜尺寸:
公司常备标准高压软启动柜尺寸有三款:
(1)  2100mm*1000mm*1500mm(高*宽*深)。
(2)  2300mm*1000mm*1500mm(高*宽*深)。
(3)  2100mm*800mm*1500mm(高*宽*深)。

用户在购卖时也可根据自己的特殊需要、提出制作要求高压软起动柜主要使用技术参数
系统电压: (1)AC 3kV (-15 +10%)  (2)AC 6kV (-15 +10%)   (3)AC 10KV(-15 +10%)
控制电源:     AC220V(-5% +5%)
频率:50Hz±3%
适用电机:一般鼠笼型异步电动机、同步电机。
起动频度:可频繁起动,建议每小时起动不超过 10次
防护等级:IP2X
冷却方式:自然冷却
安装位置:户内
环境条件:海拨超过 1500 米,应相应降低容量使用
环境温度:-25~+45°C之间
相应湿度不超过 95%(20°C±5°C)
无易燃、易爆、腐蚀性气体,无导电尘埃,室内安装,通风良好,振动小于 0.5G.
